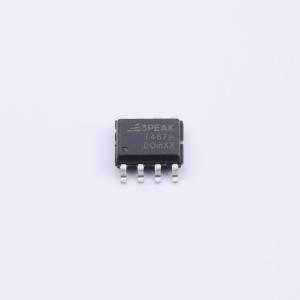

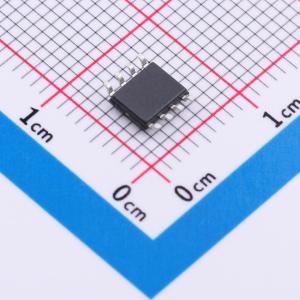

TPT487A-SO1R
±20-kV ESD 保护、500-Kbps、全故障安全 RS-485 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT487A-SO1R
- 商品编号
- C45341992
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.264425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±20kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 750uA | |
| 通讯模式 | - | |
| 功能特性 | 热插拔保护；Tx/Rx启用；使能关断 |
商品概述
TPT487A 是一款增强型 RS-485 收发器，其性能超越 TIA/EIA-485-A 标准。该器件是一款用于平衡通信的单收发器，具备 ±15-kV IEC-ESD 保护，电源电压范围为 3 V 至 5.5 V。它还具备高速 PROFIBUS 应用所需的大输出电压和更高数据速率（高达 500 Kbps）。该系列中的发射器在 RS-485 要求的 54-Ω 负载上提供卓越的差分输出电压。这些 500-Kbps 器件具有极低的总线电流，因此对 RS-485 总线呈现真正的“1/8 单位负载”。这允许在网络中最多连接 256 个收发器而无需使用中继器。该收发器需要 3 V 至 5.5 V 的电源供电，在 5 V 电源条件下可提供至少 2.1 V 的差分输出电压。接收器输入采用“完全故障安全”设计，确保当接收器输入浮空、短路或端接但未驱动时，接收器输出为逻辑高电平。接收器输出具有高驱动电平（典型值 >25 mA @ V_OL = 1 V），便于设计光耦隔离接口。TPT487A 提供 SOP8、MSOP8 和 DFN3×3-8 封装，工作温度范围为 -40℃ 至 125℃。
商品特性
- 超越 EIA-485 标准要求
- 热插拔电路 - 在上电/掉电期间，Tx 和 Rx 输出保持三态
- 数据速率：500 Kbps
- 完全故障安全（开路、短路、端接）接收器
- 总线上最多可连接 256 个节点（1/8 单位负载）
- 宽电源电压范围：3 V 至 5.5 V
- 低静态电源电流：750 μA
- 总线引脚保护：±20-kV HBM 保护，±15-kV IEC-ESD 保护
- 无铅
应用领域
- PROFIBUS 网络
- SCSI 接口
- 电机控制系统
- 工厂自动化
- 工业控制网络
