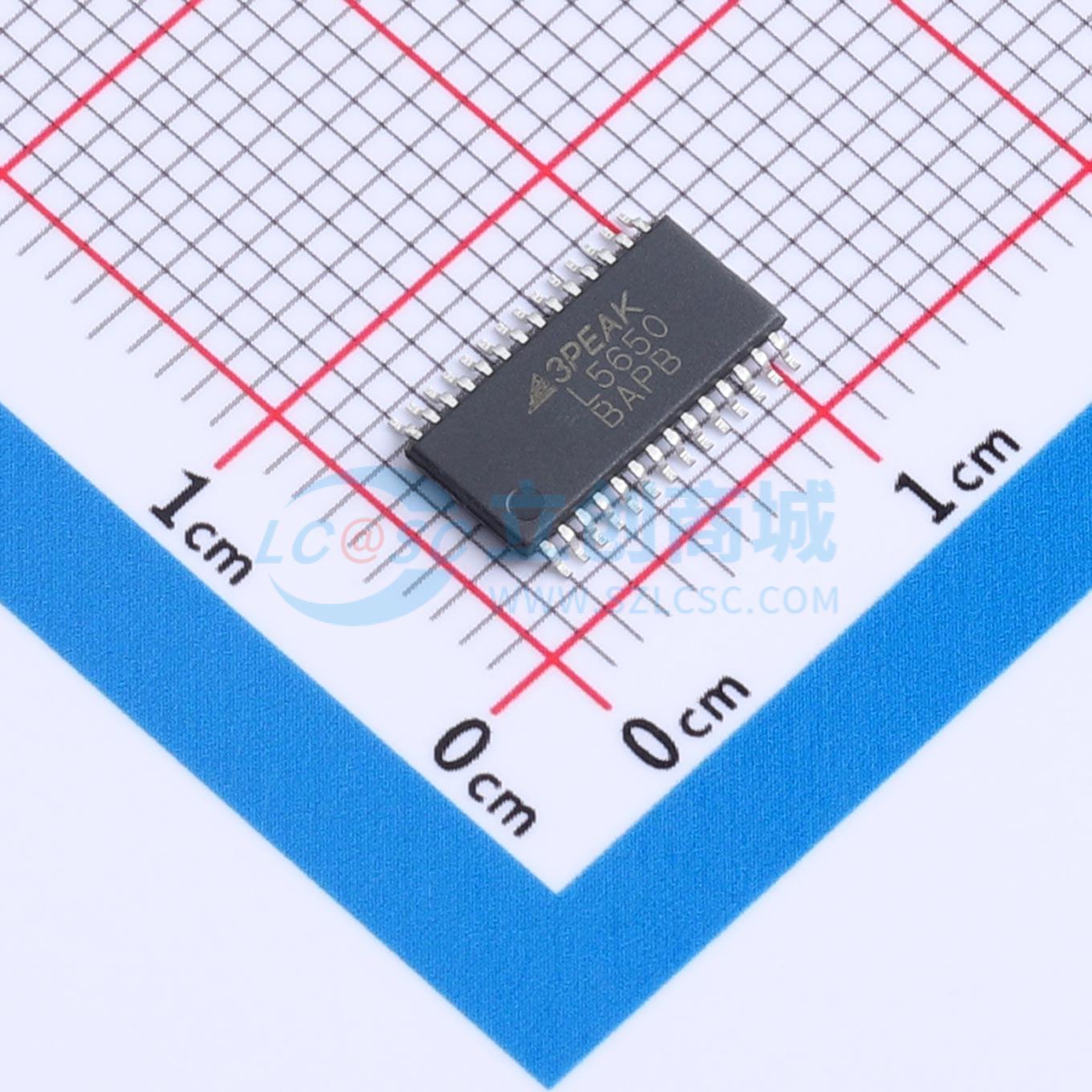

温馨提醒：图片仅供参考，商品以实物为准

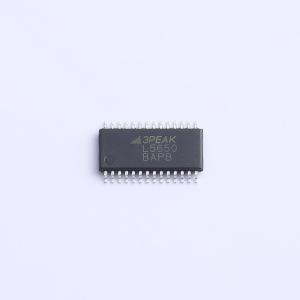

TPL855650Q-TSCR-S
42V 500mA宽输入低静态电流低压差线性稳压器带看门狗定时器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL855650Q-TSCR-S
- 商品编号
- C45341937
- 商品封装

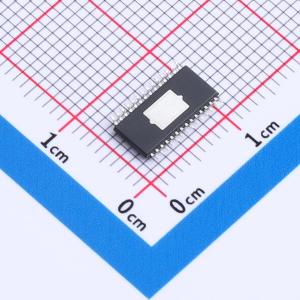

- ETSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.342克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 65dB@(100Hz) | |
| 压差 | 800mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；工作状态指示；过流保护；看门狗定时器；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL8556Q系列是集成了看门狗定时器的宽输入低压差线性稳压器，能够提供高达500 mA的输出电流。这些器件可在4 V至42 V的电压范围内工作，最大瞬态电压为45 V。它们能够在最低4 V电压下可靠工作，使其适用于冷启动和启停场景。该系列提供5 V和3.3 V固定输出电压选项，最大关断电流仅为2 μA。当看门狗功能被禁用时，这些器件的典型静态电流低至6 μA。TPL8556Q系列具备窗口看门狗和标准看门狗功能，并具有精确的看门狗周期。看门狗周期、窗口比和电源良好复位阈值均可通过外部配置完全调节。此外，这些器件集成了过流和过热保护。在输出电容方面，TPL8556Q系列兼容4.7 μF至500 μF的宽范围电容，等效串联电阻范围从0.001 Ω至20 Ω。凭借上述特性，TPL8556Q系列是可靠系统中微处理器的理想电源。该系列产品的工作环境温度范围为-40°C至+125°C。此外，TPL8556Q系列提供热增强型ETSSOP28封装，以确保器件在较大功耗下仍能持续工作。
商品特性
- 符合汽车应用认证
- AEC-Q100 Grade 1，环境温度TA：-40°C至+125°C，结温TJ：-40°C至+150°C
- 输入电压：4 V至42 V，支持45 V瞬态电压
- 输出电压：固定5 V和3.3 V
- 在电压调整率、负载调整率和整个工作温度范围内，输出精度为±2%
- 最大输出电流500 mA
- 低压差电压：在500 mA负载电流下，最大值为800 mV
- 低电流消耗：典型关断电流0.5 μA（EN = LOW），典型静态电流6 μA（nWDEN = VOUT）
- 可配置为窗口或标准看门狗
- 可配置的开/关窗口比为1:1或8:1
- 可调节看门狗周期，范围从10 ms至2 s
- 精确的看门狗周期：当tWD ≤ 500 ms时，最大误差为±10%
- 通过nWDEN引脚开启或关闭看门狗功能
- 可调节的电源良好阈值
- 可调节的电源良好延迟周期
- 与4.7 μF至500 μF输出电容稳定工作，等效串联电阻范围从0.001 Ω至20 Ω
- 集成保护功能：过流保护、过热保护
- 封装选项：ETSSOP28
应用领域
- 汽车仪表盘与信息娱乐系统
- 汽车车身控制模块与暖通空调系统
- 汽车电子换挡器
- 汽车电池管理系统
