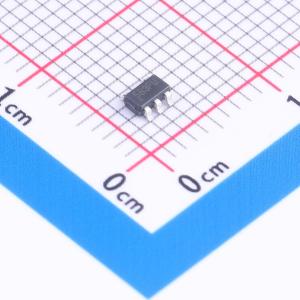

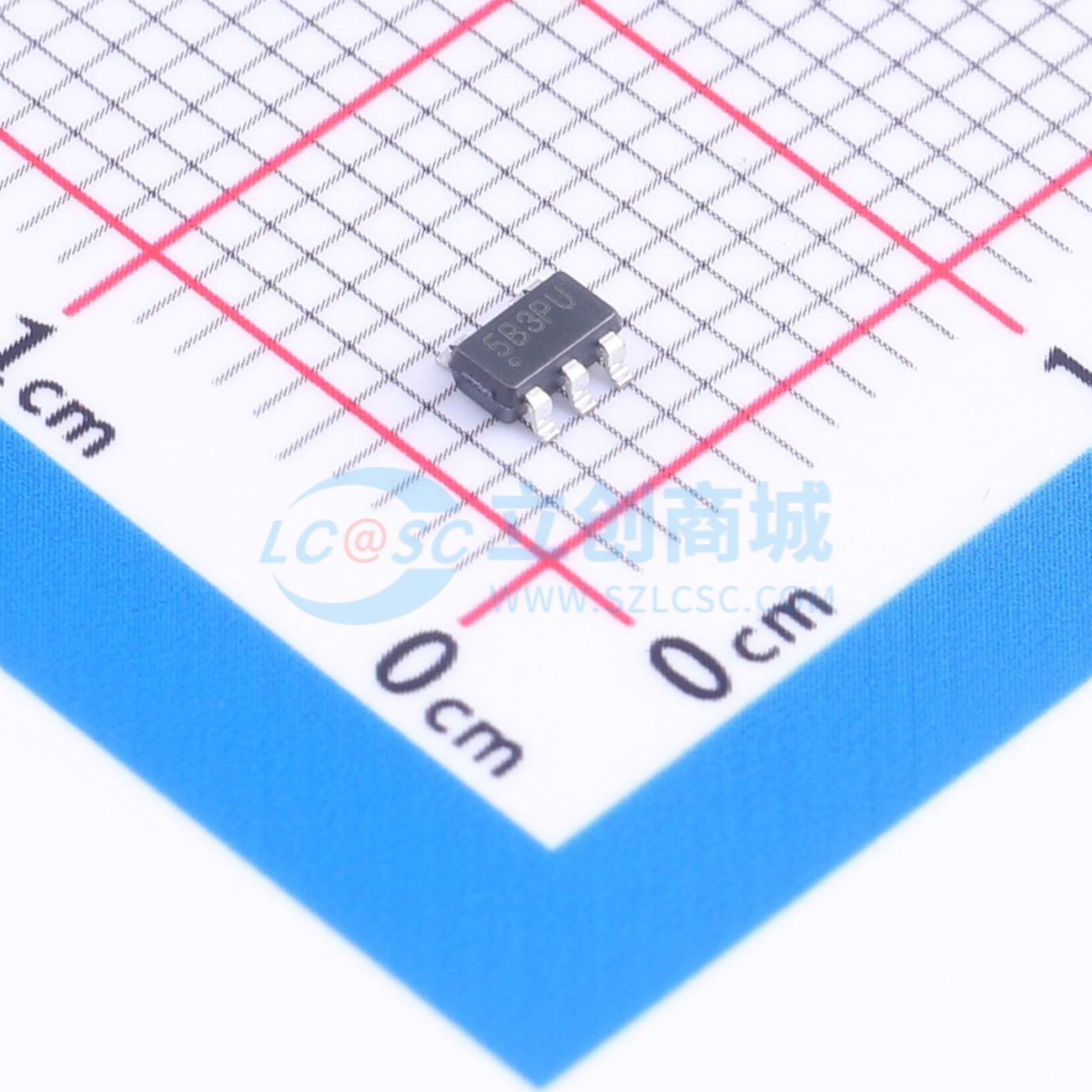

TPA135B3-S5TR-S

TPA135是一款单向电流检测放大器，具有非常宽的输入共模电压范围（-4 V至80 V）和1 MHz的高带宽。增强的PWM抑制功能使TPA135适用于螺线管和电机应用。该器件具有高精度的失调电压（Vos）和增益误差规格，非常适合小信号调理。其高带宽不仅适用于直流电流测量，还适用于快速过流保护等高速应用。 固定增益可选：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。该器件在-40°C至+125°C的温度范围内具有出色的性能。该器件采用SOT23 - 5封装。 许多系统，包括电机和螺线管，使用PWM信号进行调制或控制。然而，这些PWM信号会产生在高电压和地电位之间振荡的快速共模电压转换。这可能给电流测量电路带来挑战，因为它可能导致不期望的输出电压波动。为解决这个问题，该器件集成了先进的PWM抑制功能。此功能可最大程度减少共模电压转换的影响，确保输出电压稳定可靠。

• 增强的PWM抑制
• 宽共模电压
  • 工作电压：-4 V至80 V
  • 耐受电压：-10 V至85 V
• 电源电压：3.0 V至5.5 V
• 出色的共模抑制比（CMRR）
  • 直流CMRR为150 dB
  • 50 kHz时交流CMRR为115 dB
• 精度和零漂移性能
  • 电压失调为140 μV（最大值，-40°C至125°C）
  • 增益误差为0.35%（最大值，-40°C至125°C）
• 带宽：1 MHz（适用于A1、A2、A3、A4版本）
• 出色的启动和关断响应
• 电压输出的增益选项
  • TPA135A1：20 V/V
  • TPA135A2：50 V/V
  • TPA135A3：100 V/V
  • TPA135A4：200 V/V
  • TPA135A5：500 V/V
• 工作温度范围：-40°C至125°C

• 电流检测（高端和低端）
• 电源管理
• 螺线管和阀门控制
• 电机控制
