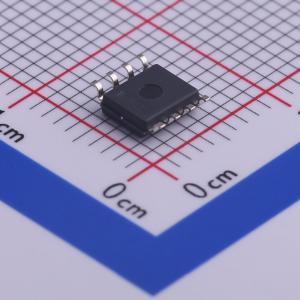

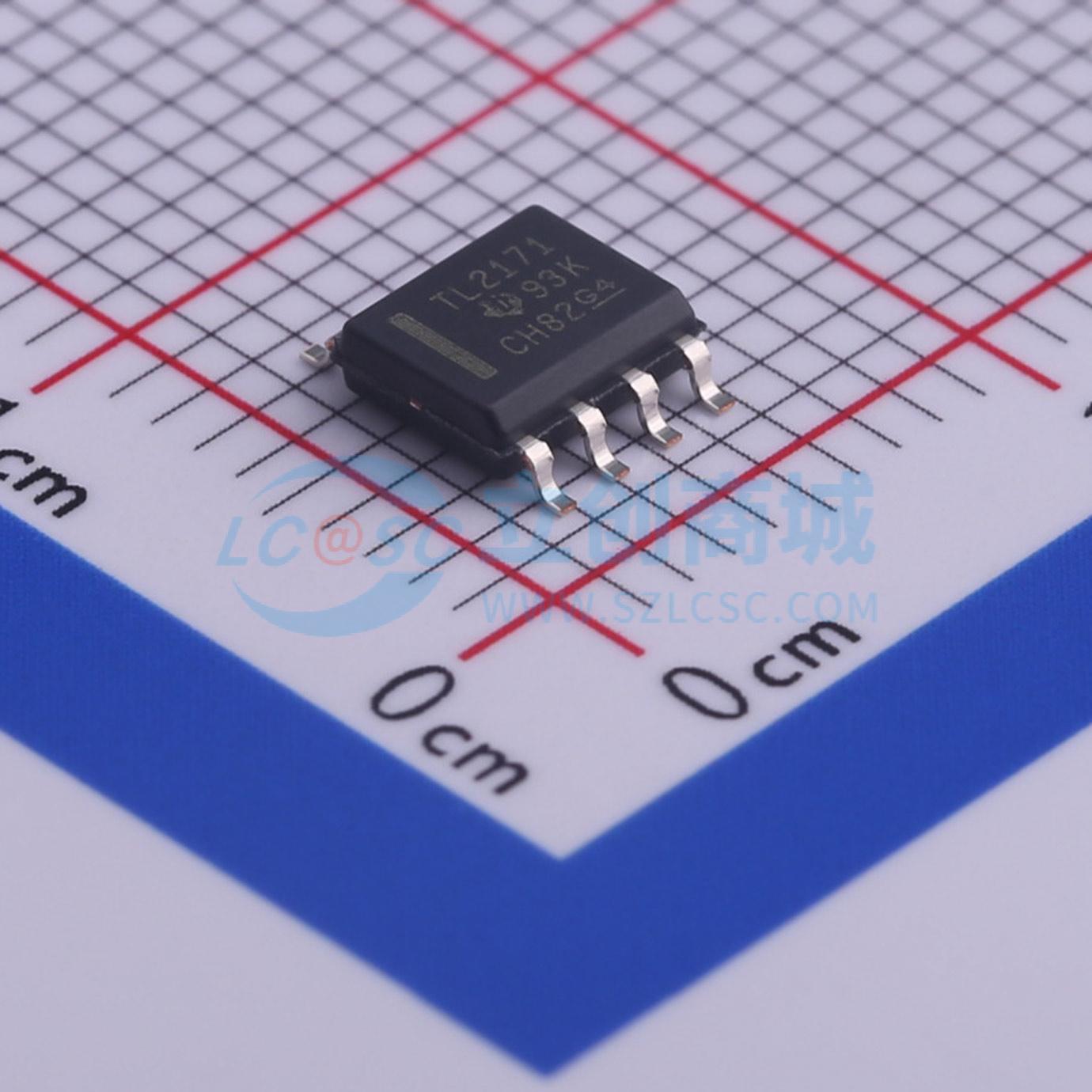

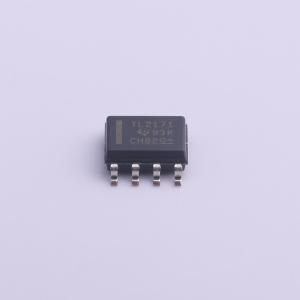

TLV2171IDR

适用于成本敏感型系统的36V单电源、低功耗运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV2171 适用于成本敏感型应用的双路、36V、3MHz、低功耗运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV2171IDR
商品编号: C468184
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	3MHz
	输入失调电压(Vos)	2.7mV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	1.5V/us
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	4pA

	属性	参数值
	输入电压噪声密度(eN)	16nV/√Hz@1kHz
	共模抑制比(CMRR)	105dB
	静态电流(Iq)	525uA
	输出电流	25mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~36V
	双电源电压(Vee~Vcc)	-18V~-1.35V；1.35V~18V
	功能特性	零漂移/自动稳零；ESD保护；EMI滤波/RF抑制

商品概述

TLVx171系列是面向成本敏感型系统的36V低功耗运算放大器，为成本受限的工业和个人电子产品系统提供低功耗选项，可满足系统对低噪声、抗电磁干扰单通道运算放大器的需求。该系列包含单通道TLV171、双通道TLV2171和四通道TLV4171，可提供低偏移、低漂移和低静态电流，同时兼顾高带宽特性。器件采用多种适用于空间受限系统的微型封装，各种封装技术规范相同，可提升设计灵活性。该系列额定工作电压范围为2.7V(±1.35V)至36V(±18V)，超过电源轨的输入信号不会导致相位反转，在容性负载高达200pF时可保持稳定；输入信号可在负电源轨以下100mV到正电源轨以上2V范围内正常运行，额定运行温度范围为-40℃至+125℃。

商品特性

电源电压范围：2.7V 至 36V，±1.35V 至 ±18V
1kHz条件下低噪声为16nV/√Hz
低零漂，典型值为±1μV/℃
内置电磁干扰EMI滤波器和内部射频RF处理
输入范围包含负电源
单位增益稳定，可支持200pF容性负载
轨至轨输出
增益带宽为3MHz
低静态电流，每个放大器为525μA
高共模抑制，典型值为105dB
低偏置电流为10pA
超过电源轨的输入信号不会产生相位反转

应用领域

传感器
点钞机
AC-DC转换器
电源模块
逆变器
测试设备
电池供电的仪器
薄膜晶体管TFT-液晶显示屏LCD驱动电路
有源滤波器
