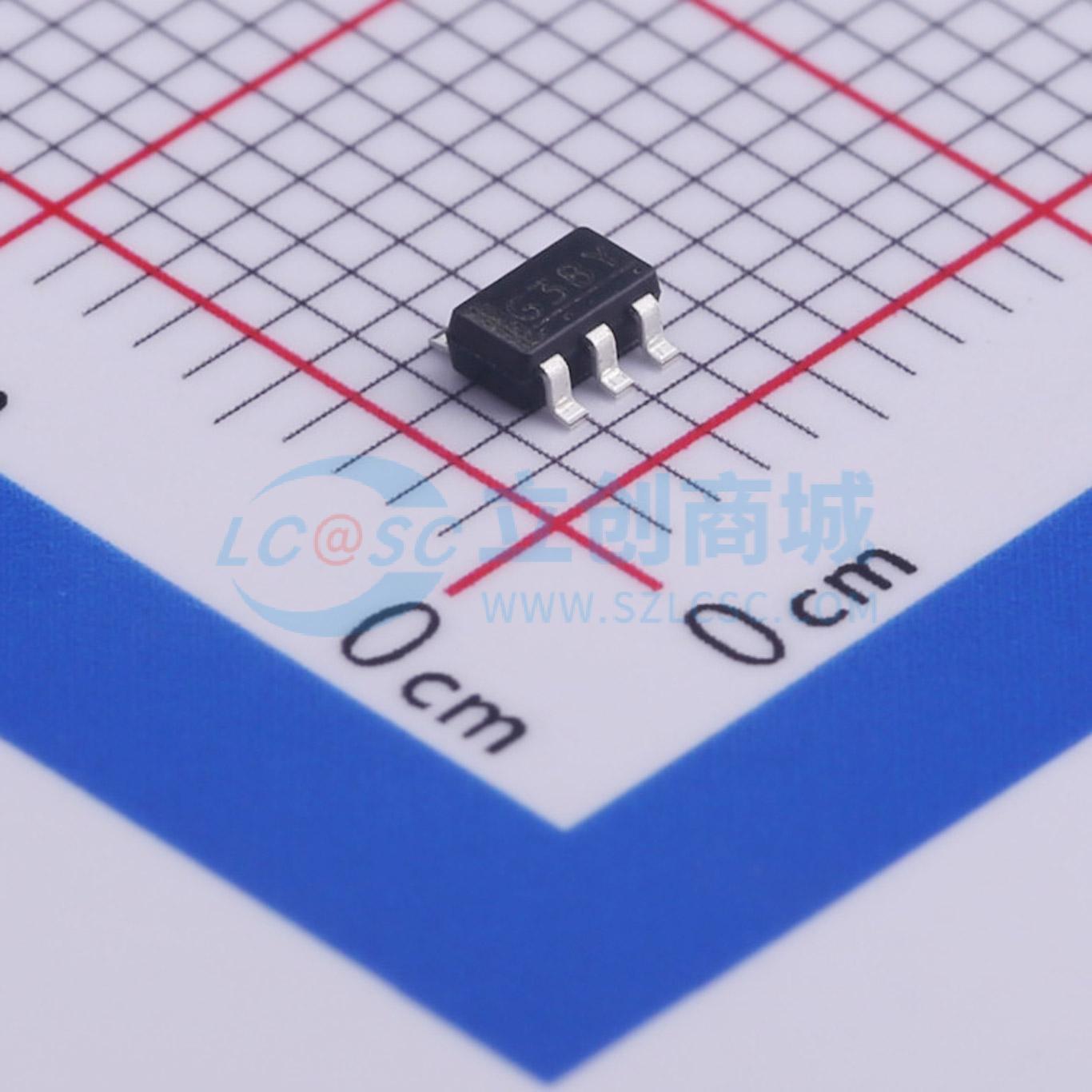

S-8261ABBMD-G3BT2U

S-8261系列是一款锂离子/锂聚合物可充电电池保护IC，集成了高精度电压检测电路和延迟电路。该系列适用于单节锂离子/锂聚合物电池组的过充、过放和过流保护。

• 内置高精度电压检测电路
  • 过充检测电压：3.900 V至4.500 V（以5 mV为步进），精度：±25 mV（+25°C）和±30 mV（-5°C至+55°C）
  • 过充滞后电压：0.1 V至0.4 V，精度：±25 mV，以50 mV为步进可选
  • 过放检测电压：2.000 V至3.000 V（以10 mV为步进），精度：±50 mV
  • 过放滞后电压：0.0 V至0.7 V，精度：±50 mV，以100 mV为步进可选
  • 过流1检测电压：0.050 V至0.300 V（以10 mV为步进），精度：±15 mV
  • 过流2检测电压：0.500 V（固定），精度：±100 mV
• 高耐压（VM引脚和CO引脚：绝对最大额定值 = 28 V）
• 延迟时间（过充：tCU，过放：tDL，过流1：tlOV1，过流2：tIOV2）由内部电路产生，无需外部电容。精度：±20%
• 包含三级过流检测电路（过流1、过流2和负载短路）
• 0 V电池充电功能“可用”/“不可用”可选
• 掉电功能“是”/“否”可选
• 充电器检测功能和异常充电电流检测功能
  • 通过检测VM引脚的负电压（典型值 -0.7 V）释放过放滞后（充电器检测功能）
  • 当DO引脚输出电压为高，且VM引脚电压等于或低于充电检测电压（典型值 -0.7 V）时，CO引脚输出电压变低（异常充电电流检测功能）
• 低电流消耗
  • 工作模式：典型值3.5 μA，最大值7.0 μA
  • 掉电模式：最大值0.1 μA
• 宽工作温度范围：-40°C至+85°C
• 无铅、100%镀锡、无卤

• 锂离子可充电电池组
• 锂聚合物可充电电池组
