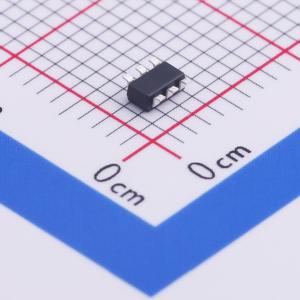

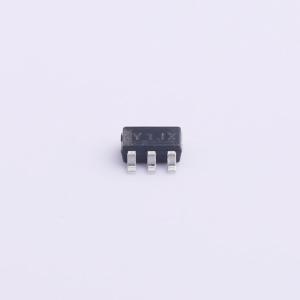

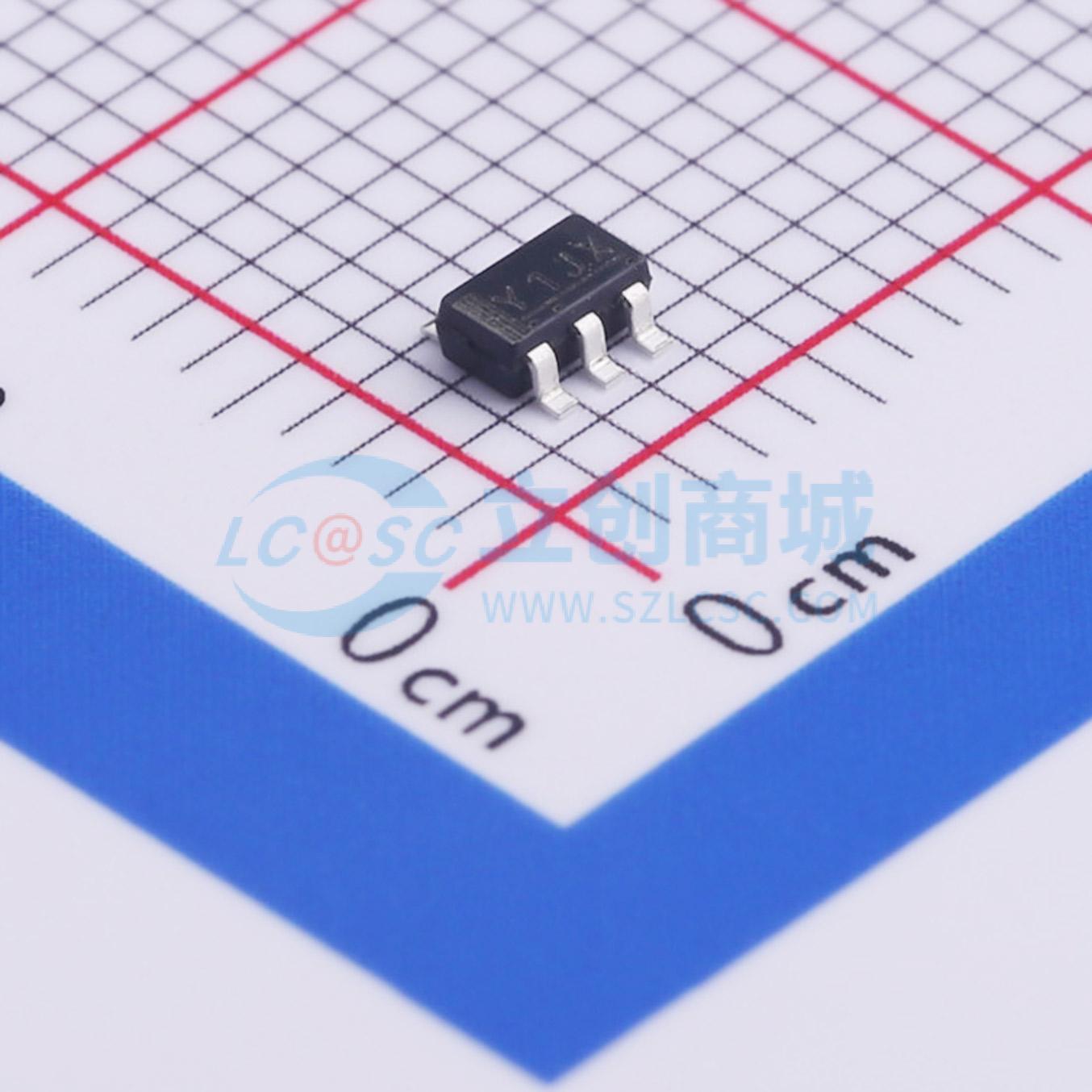

S-8261DAJ-M6T1U

S-8261D系列内置高精度电压检测电路和延迟电路，是用于锂离子 / 锂聚合物可充电电池的保护IC。S-8261D系列最适合于对1节锂离子 / 锂聚合物可充电电池组的过充电、过放电和过电流的保护。

• 过充电检测电压 3.500 V ~ 4.600 V (5 mV 进阶) 精度 ±20 mV
• 过充电解除电压 3.100 V ~ 4.600 V 精度 ±50 mV
• 过放电检测电压 2.000 V ~ 3.400 V (10 mV 进阶) 精度 ±50 mV
• 过放电解除电压 2.000 V ~ 3.400 V 精度 ±100 mV
• 放电过电流检测电压 0.050 V ~ 0.400 V (5 mV 进阶) 精度 ±10 mV
• 负载短路检测电压 0.150 V ~ 0.900 V (25 mV 进阶) 精度 ±100 mV
• 充电过电流检测电压 -0.200 V ~ -0.050 V (5 mV 进阶) 精度 ±20 mV
• 各种检测延迟时间仅通过内置电路即可实现 (不需要外接电容)
• 可选择向0 V电池充电的功能 : 允许、禁止
• 可选择休眠功能 : 有、无
• 可选择放电过电流状态的解除条件 : 断开负载、连接充电器
• 可选择放电过电流状态的解除电压 : VRIOV, VDIOV
• 高耐压 : VM端子、CO端子 : 绝对最大额定值28 V
• 工作温度范围广 : Ta = -40°C ~ +85°C
• 消耗电流低：工作时 : 1.5 μA (典型值)、4.0 μA (最大值) (Ta = +25°C)；休眠时 : 50 nA (最大值) (Ta = +25°C)；过放电时 : 500 nA (最大值) (Ta = +25°C)
• 无铅 (Sn 100%)、无卤素

• 锂离子可充电电池组
• 锂聚合物可充电电池组
