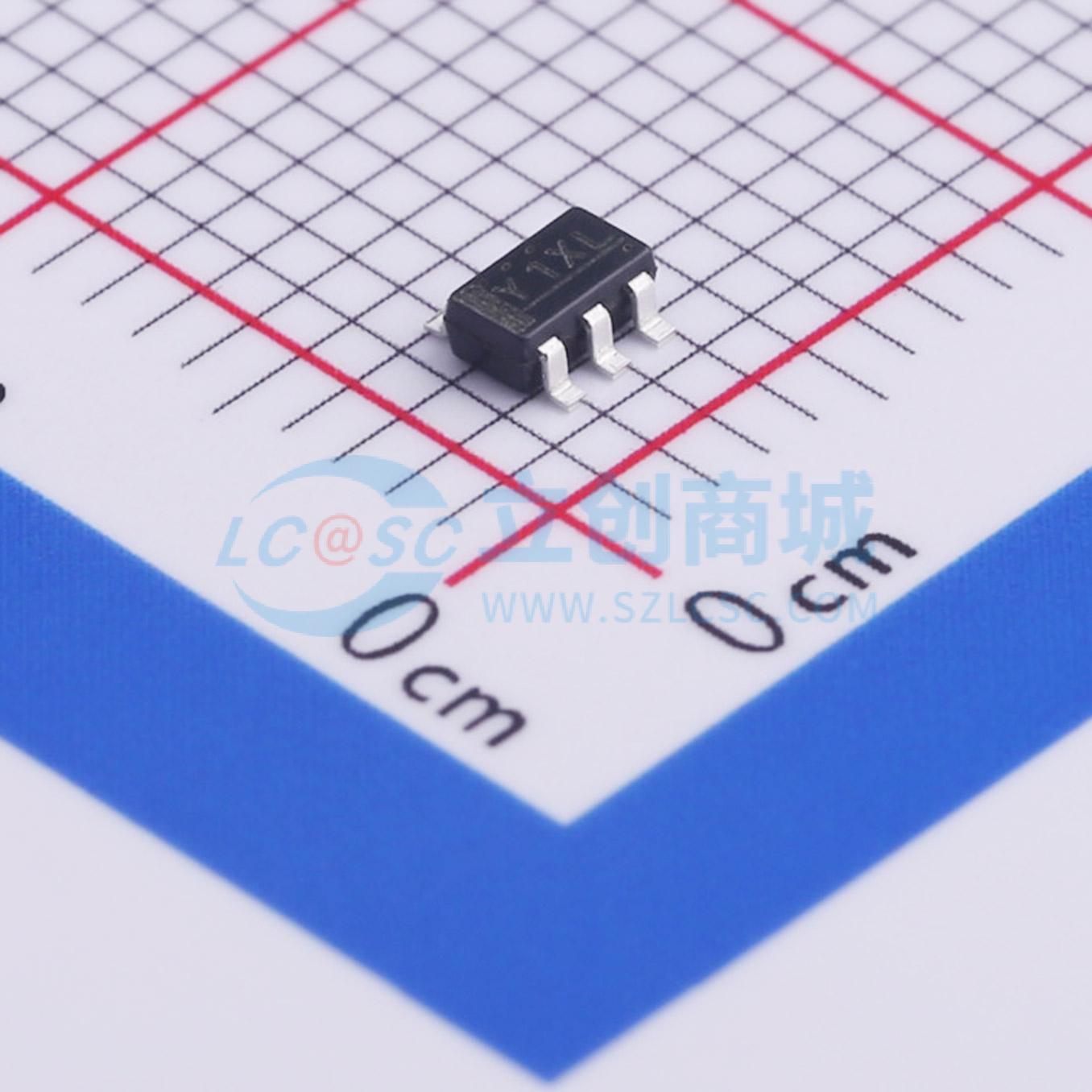

S-8261DAX-M6T1U

S-8261系列内置高精度电压检测电路和延迟电路，是一款用于锂离子/锂聚合物可充电电池的保护IC。该IC最适用于对单节锂离子/锂聚合物可充电电池组提供过充电、过放电和过电流保护。

• 内置高精度电压检测电路：过充电检测电压范围为3.900 V ~ 4.500 V（进阶单位为5 mV），在25℃时精度为±25 mV，在-5℃ ~ +55℃范围内精度为±30 mV；过充电滞后电压范围为0.1 V ~ 0.4 V，精度为±25 mV，可以50 mV为进阶单位选择；过放电检测电压范围为2.000 V ~ 3.000 V（进阶单位为10 mV），精度为±50 mV；过放电滞后电压范围为0.0 V ~ 0.7 V，精度为±50 mV，可以100 mV为进阶单位选择；过电流1检测电压范围为0.050 V ~ 0.300 V（进阶单位为10 mV），精度为±15 mV；过电流2检测电压为0.500 V（固定值），精度为±100 mV。
• 高耐压设计：VM端子和CO端子的绝对最大额定电压为28 V。
• 内置延迟电路实现多种延迟时间：包括过充电延迟(tCU)、过放电延迟(tDL)、过电流1延迟(tIOV1)和过电流2延迟(tIOV2)，无需外接电容，精度为±20%。
• 内置三段过电流检测电路：可检测过电流1、过电流2和负载短路。
• 可选0 V电池充电功能：可选择允许或禁止向0 V电池充电。
• 可选休眠功能：可选择启用或禁用休眠功能。
• 具备充电器检测功能和异常充电电流检测功能：通过检测VM端子的负电压（典型值-0.7 V）来解除过放电滞后（充电器检测功能）；当DO端子为高电平且VM端子电压低于充电器检测电压（典型值-0.7 V）时，将CO端子输出设置为低电平（异常充电电流检测功能）。
• 低消耗电流：工作状态时典型值为3.5 μA，最大值为7.0 μA；休眠状态时最大值为0.1 μA。
• 宽工作温度范围：-40℃ ~ +85℃。
• 环保材料：无铅、Sn 100%、无卤素。

• 锂离子可充电电池组
• 锂聚合物可充电电池组
