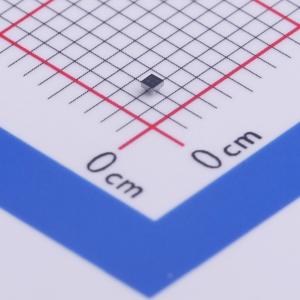

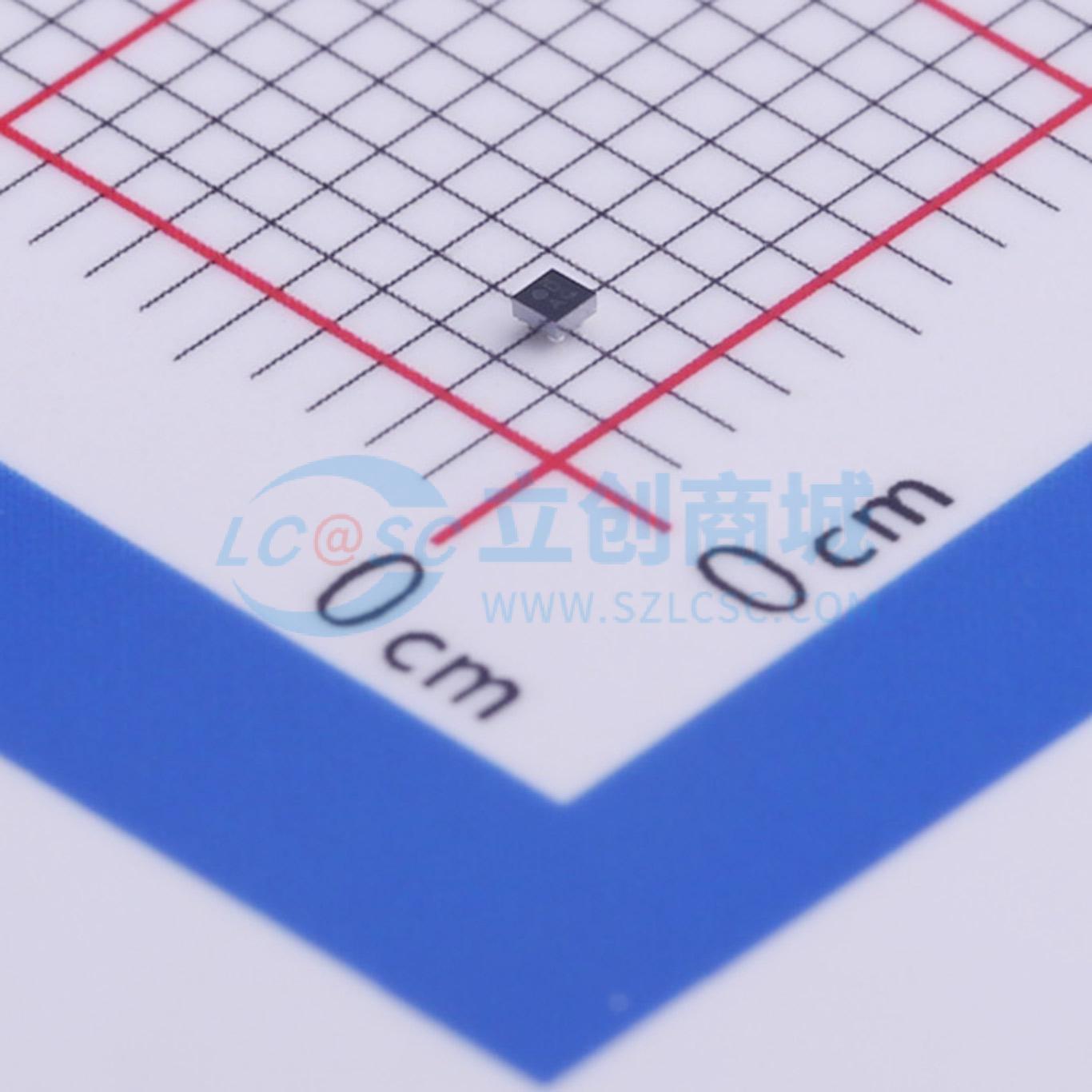

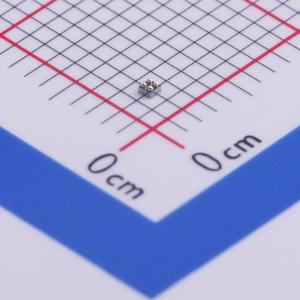

温馨提醒：图片仅供参考，商品以实物为准

SIP32461DB-T2-GE1

描述: SiP32460、SiP32461和SiP32462是压摆率可控的集成高端负载开关，可在1.2 V至5.5 V的输入电压范围内工作。该系列产品的设计特点包括压摆率控制、开关关闭时的反向阻断、输出放电和控制逻辑下拉。这些器件为高电平使能。SiP32460、SIP32461和SiP32462采用紧凑的晶圆级WCSP封装，即WCSP4 0.76 mm×0.76 mm，间距为0.4 mm。SiP32460、SiP32461和SiP32462是高端、压摆率可控的负载开关。它们在栅极集成了负电荷泵，以在导通时保持栅源电压处于较高水平。这使得在较低输入电压下导通电阻较低。SiP32460和SiP32461采用慢压摆率设计，以在导通期间将浪涌电流降至最低。这些器件具有反向阻断电路，在禁用时，当输出电压高于输入电压时可防止电流回流到输入端。SiP32460和SiP32462可用作双向开关，当电源接在IN或OUT端时均可导通和关断。SiP32461具有输出下拉电阻，可在器件关闭时对输出电容进行放电。
品牌名称: VISHAY(威世)
商品型号: SIP32461DB-T2-GE1
商品编号: C467941
商品封装: WCSP-4(0.8x0.8)
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

SiP32460、SiP32461和SiP32462是压摆率可控的集成高端负载开关，可在1.2 V至5.5 V的输入电压范围内工作。该系列产品的设计特点包括压摆率控制、开关关闭时的反向阻断、输出放电和控制逻辑下拉。这些器件为高电平使能。 SiP32460、SIP32461和SiP32462采用紧凑的晶圆级WCSP封装，即WCSP4 0.76 mm×0.76 mm，间距为0.4 mm。 SiP32460、SiP32461和SiP32462是高端、压摆率可控的负载开关。它们在栅极集成了负电荷泵，以在导通时保持栅源电压处于较高水平。这使得在较低输入电压下导通电阻较低。SiP32460和SiP32461采用慢压摆率设计，以在导通期间将浪涌电流降至最低。这些器件具有反向阻断电路，在禁用时，当输出电压高于输入电压时可防止电流回流到输入端。SiP32460和SiP32462可用作双向开关，当电源接在IN或OUT端时均可导通和关断。SiP32461具有输出下拉电阻，可在器件关闭时对输出电容进行放电。

商品特性

低输入电压，1.2 V至5.5 V
低导通电阻，3 V时典型值为54 mΩ
压摆率控制
与1.2 V至3.3 V逻辑兼容
5 V时导通时间为7.5 μs（SiP32462）
开关关闭时反向电流阻断
集成输出放电开关（SiP32461）
“EN”端集成下拉电阻
4凸点WCSP封装

应用领域

智能手机
GPS和便携式媒体播放器
平板电脑
医疗保健设备
工业和仪器仪表
游戏机

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	输入控制逻辑	高电平有效
	最大连续电流	1.2A

	属性	参数值
	工作电压	1.2V~5.5V
	导通电阻	95mΩ
	工作温度	-40℃~+85℃
