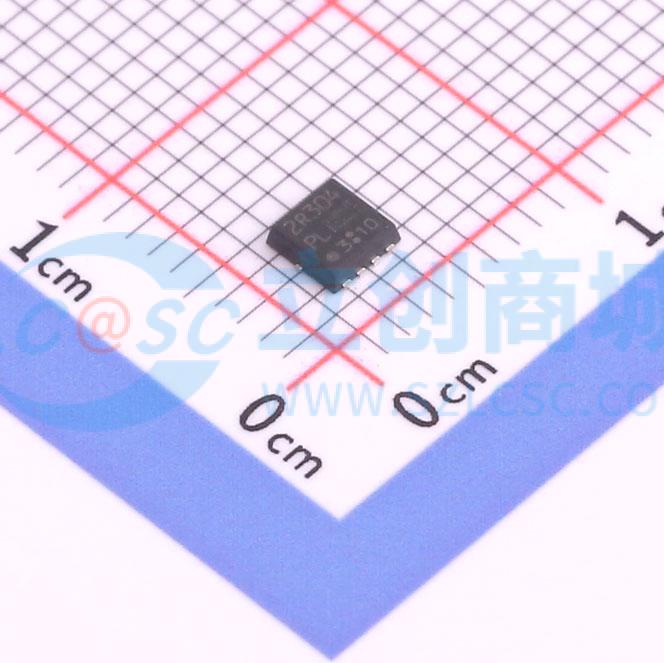

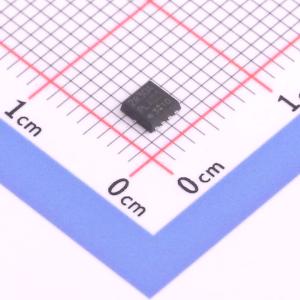

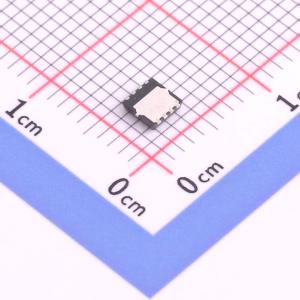

温馨提醒：图片仅供参考，商品以实物为准
TPN2R304PL,L1Q(M
硅N沟道MOSFET，高速开关，适用于高效DC-DC转换器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPN2R304PL,L1Q(M
- 商品编号
- C4153793
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 1.8mΩ@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 41nC | |
| 输入电容(Ciss) | 2.75nF | |
| 反向传输电容(Crss) | 66pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 650pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 高速开关
- 栅极电荷小:QSW = 10.8 nC(典型值)
- 输出电荷小:Qoss = 27 nC(典型值)
- 漏源导通电阻低:RDS(ON) = 1.8 mΩ(典型值)(VGS = 10 V)
- 泄漏电流低:IDSS = 10 μA(最大值)(VDS = 40 V)
- 增强模式:Vth = 1.4 至 2.4 V(VDS = 10 V,ID = 0.3 mA)
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
- 电机驱动器
