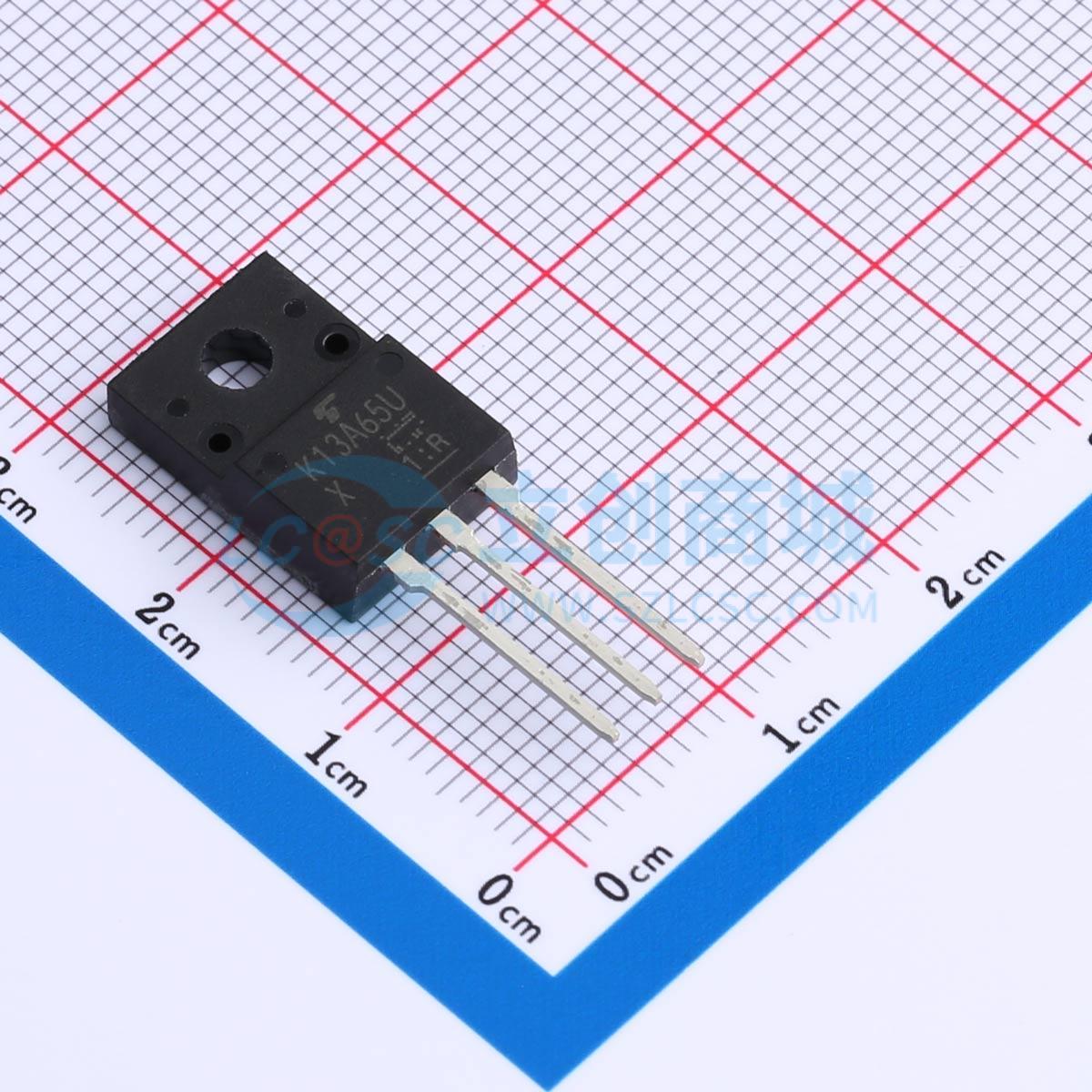

温馨提醒：图片仅供参考，商品以实物为准
TK13A65U(STA4,X,M)
N沟道 耐压:650V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 0.32Ω（典型值）。 高正向传输导纳：|Yfs| = 8.0S（典型值）。 低泄漏电流：IDSS = 100μA（最大值）(VDS = 650V)。 增强模式：Vth = 5.0 至 5.0V (VDS = 10V, ID = 1mA)
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK13A65U(STA4,X,M)
- 商品编号
- C4153804
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 320mΩ@10V | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 17nC@10V | |
| 反向传输电容(Crss) | 47pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.3nF |
商品特性
- 低漏源导通电阻：RDS(ON) = 2.8Ω（典型值）
- 高正向传输导纳：|Yfs| = 1.5S（典型值）
- 低泄漏电流：IDSS = 10 μA（最大值）（VDS = 650 V）
- 增强型模式：Vth = 2.4 至 4.4 V（VDS = 10 V，ID = 1 mA）
应用领域
- 开关稳压器
