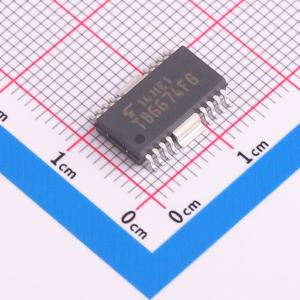

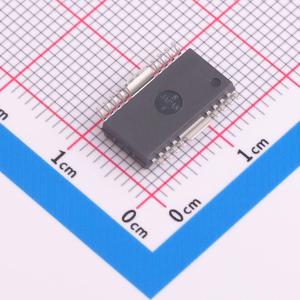

TB6674FG(Z,8,EL)

TB6674FG是一款带有MOS输出晶体管的步进电机驱动集成电路。该集成电路可通过双极驱动控制两相步进电机的正反转，还包含一个节能电路和一个待机电路。

• 单芯片两相双极步进电机驱动器（包括两个桥式驱动器）
• 具备节能运行功能
• 具备待机运行功能，电流消耗 ≤20μA（典型值）
• 内置穿通电流限制电路，提高系统可靠性并抑制噪声
• 具备与TTL兼容的输入IN A、IN B、PS和VS2B端子
• 导通电阻：PS = L时为2.9Ω（典型值）；PS = H时为7.9Ω（典型值）
• 高驱动能力：IO（START）为350mA（最大值）；VS1使能时，IO（HOLD）为100mA（最大值）；VS2使能
• 典型封装为HSOP16引脚
• GND端子 = 散热片
• 过流关断电路（ISD）
• 热关断电路（TSD）
• 欠压锁定电路（UVLO）
• 输入端子下拉电阻为250kΩ
