温馨提醒：图片仅供参考，商品以实物为准

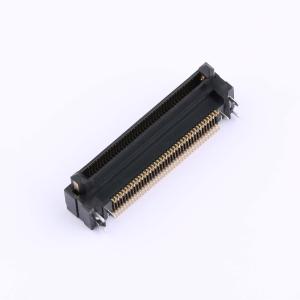

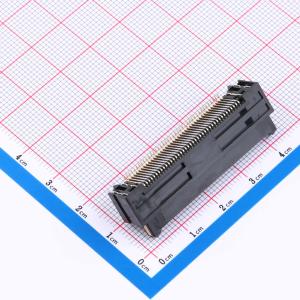

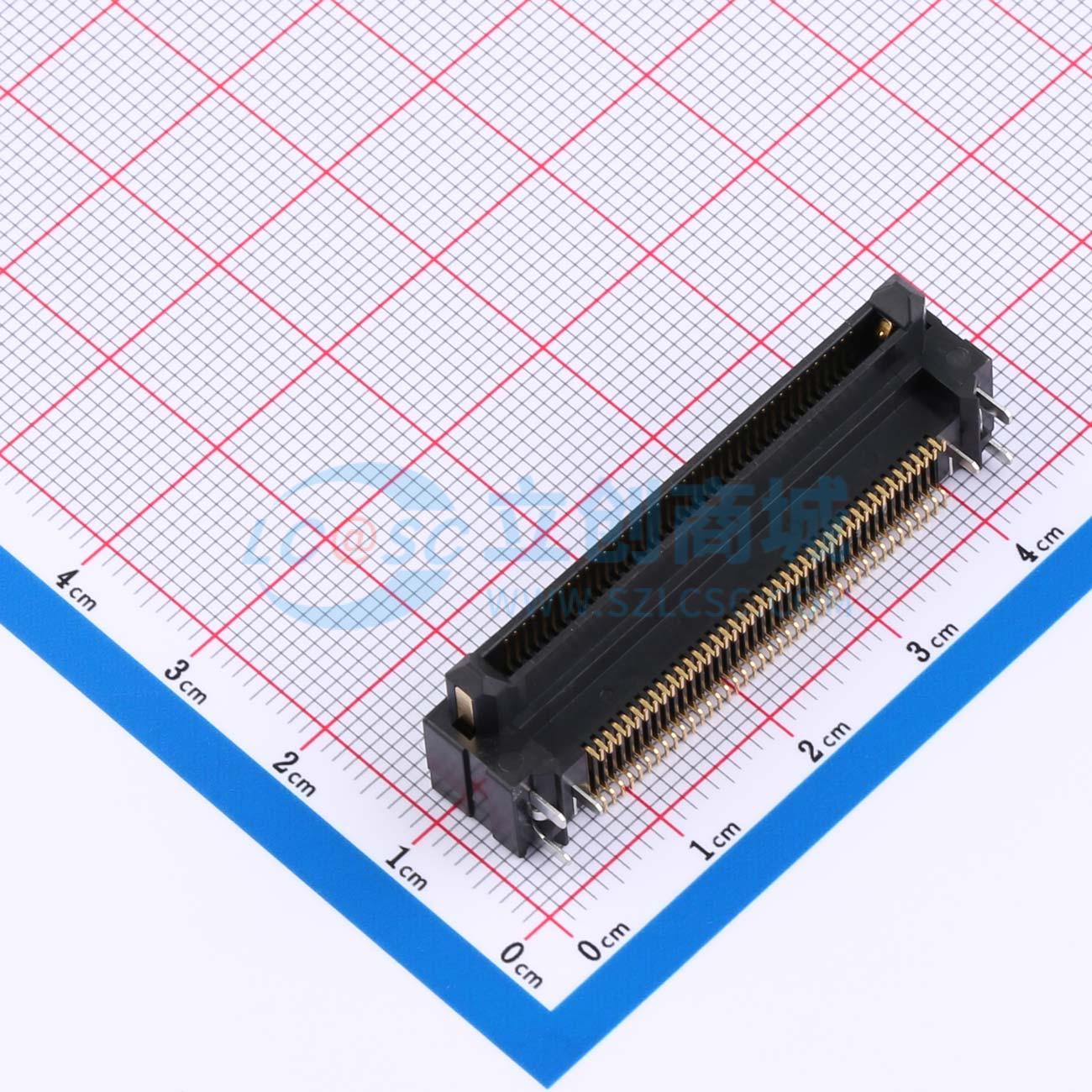

FX18-80P-0.8SH
1x80P 间距:0.8mm 卧贴
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：0.8mm间距,连接类型:共面/直角/平行(高度:10至45mm),针位数:40、60、80、100、120、140。采用多功能(MF)触点,连接器两侧有导柱,兼具多功能触点和对齐结构功能:增强PCB之间的接地连接;可用作电源线(3A/线);具有包含信号触点的三级结构。信号触点有效配合长度为2.0mm,为配合顺序提供足够余量(MF触点A:2.5mm/MF触点B:1.5mm)。结构配备浸锡触点,防止因过大配合力造成损坏,为连接器两侧提供稳定性
- 品牌名称
- HRS(广濑)
- 商品型号
- FX18-80P-0.8SH
- 商品编号
- C4153837
- 商品封装
- SMD,P=0.8mm
- 包装方式
- 托盘
- 商品毛重
- 4.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x80P | |
| 间距 | 0.8mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 80P | |
| 排数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每排PIN数 | 80 | |
| 额定电压 | 250V | |
| Z轴-板上高度 | 9.5mm | |
| X轴-板上底边长度(间距线) | 43.9mm | |
| Y轴-板上底边宽度 | 8.4mm |
