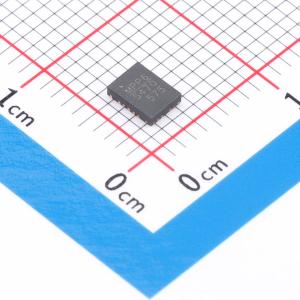

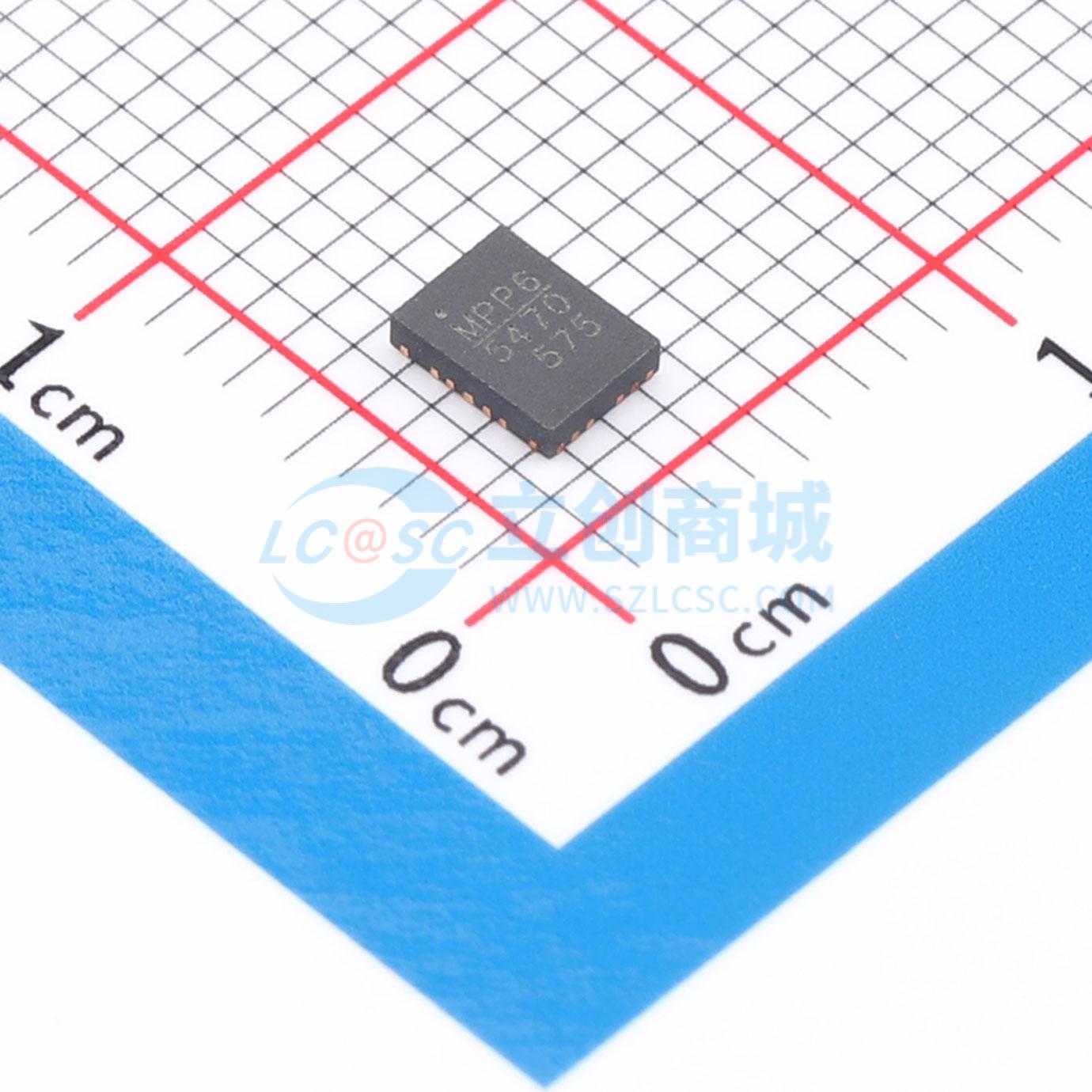

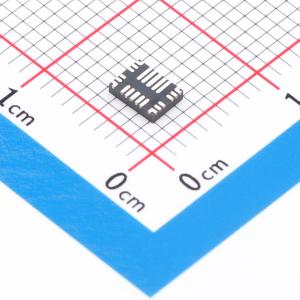

MP5470GL-0000-Z

MP5470 是一款完整的电源管理 IC，集成了四个高效降压型 DC/DC 转换器和一个灵活的逻辑接口。 恒定导通时间（COT）控制提供快速瞬态响应。可编程开关频率（最高可达 1.6MHz）可大幅减小外部电感和电容的尺寸。全面的保护功能包括欠压锁定（UVLO）、过流保护（OCP）、过压保护（OVP）以及热警告/关断。 输出电压可通过 I2C 总线进行调节，也可通过三次可编程多次可编程（MTP）电子熔丝进行预设。上电/关电顺序同样可通过 MTP 进行编程。 MP5470 所需的外部元件数量极少，采用节省空间的 QFN - 22（3mmx4mm）封装。

• 四个高效降压转换器
• 通道 1：最大输出电流 3A
• 通道 2：最大输出电流 3A
• 通道 3：最大输出电流 2A
• 通道 4：最大输出电流 2A
• 异相操作
• 4V 至 16V 宽工作输入范围
• 快速负载瞬态响应
• 低 RDS(ON) 且效率高
• 集成自举电容
• 可调开关频率
• 一个通用输入输出（GPIO）引脚
• 电源正常（PG）指示
• I2C 可编程
• 强制脉宽调制（PWM）或自动脉冲频率调制（PFM）/PWM
• MTP 寄存器值
• 输出过流保护（OCP）
• 输出过压保护（OVP）
• 系统 I2C 从机
• 通过 MTP 实现灵活的上电/关电顺序
• 通过 MTP 实现灵活的 DC/DC 开启/关闭控制
• 使能引脚（EN）

• 企业级固态硬盘（SSD）
• 非易失性双列直插式内存模块（NVDIMM）数码单反相机（DSLR）
• 基于现场可编程门阵列（FPGA）的设计
• 通用 12V 电源系统
