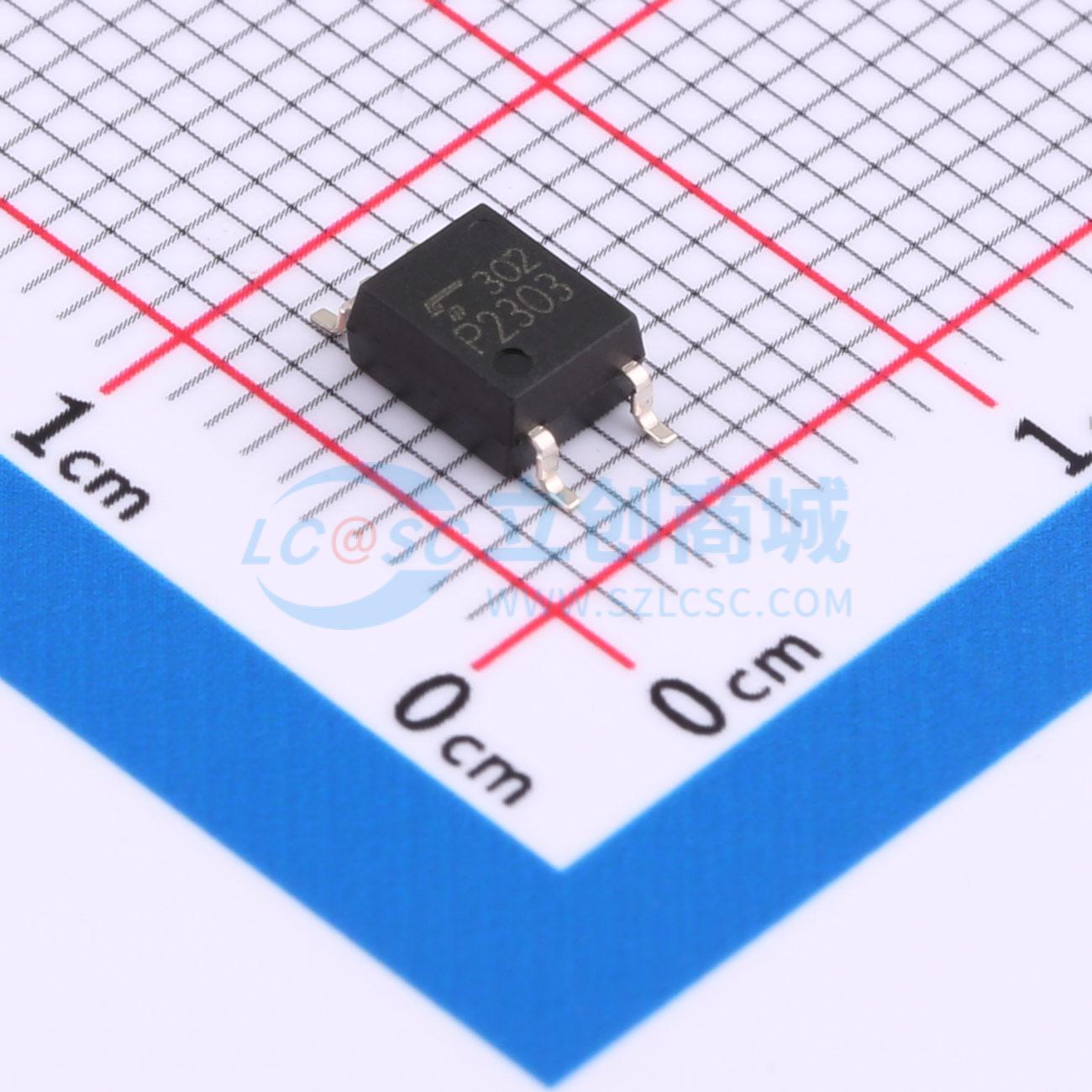

温馨提醒：图片仅供参考，商品以实物为准
TLP2303(TPL,E
TLP2303(TPL,E(T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由高输出红外 LED 与高速光电二极管-晶体管芯片耦合组成，采用 SO6 封装。使用高速、高增益检测元件，电流传输比在 -40 至 125℃ 范围内最小为 900%（IF = 0.5 mA），适用于需要低输入电流和高速数据传输的应用。传输速率为 100 kbps，填补了通用晶体管耦合器和对应 1 Mbps 的 IC 耦合器之间的空白。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2303(TPL,E
- 商品编号
- C4153842
- 商品封装
- SO-5-4.6mm
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~18V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | 100Kbps | |
| CTR-电流传输比 | 900% |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 50us | |
| 传播延迟 tpHL | 15us | |
| 输出电流 | 80mA | |
| 正向压降(Vf) | 1.47V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 15mA |
