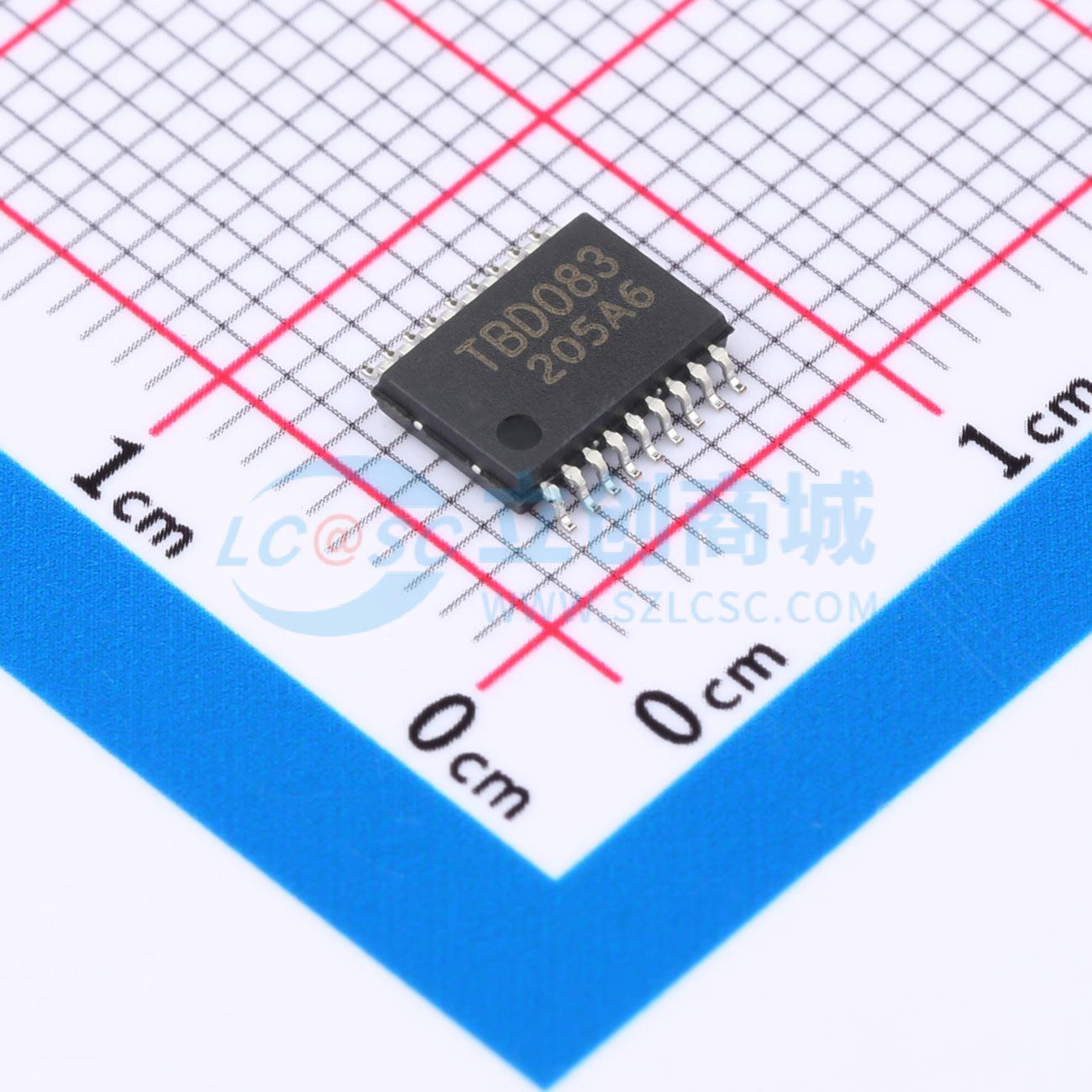

温馨提醒：图片仅供参考，商品以实物为准
TBD62083AFNG(Z,EL)
8通道灌电流型DMoS晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB62083A 系列和 TB62084A 系列是 8 路 DMOS 晶体管阵列。每个输出端均内置用于开关感性负载的箝位二极管。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TBD62083AFNG(Z,EL)
- 商品编号
- C4153827
- 商品封装
- SSOP-18-225mil
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 500mA | |
| 系列 | TB62083A系列 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.4us@50V,15pF |
商品特性
- 内置8个电路
- 高电压：V = 50 V（最大值）
- 高电流：I_OUT = 500 mA/通道（最大值）
- 输入电压（输出开启）：
- TBD62083A系列：2.5 V（最小值）
- TBD62084A系列：7.0 V（最小值）
- 输入电压（输出关闭）：
- TBD62083A系列：0.6 V（最大值）
- TBD62084A系列：1.0 V（最大值）
- 封装：
- PG类型：P-DIP18-300-2.54-001
- FG类型：SOP18-P-375-1.27
- FNG类型：SSOP18-P-225-0.65
- FWG类型：P-SOP18-0812-1.27-001
