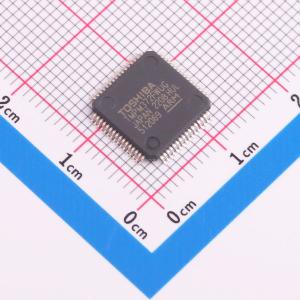

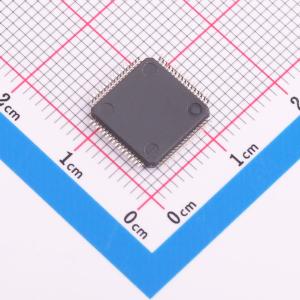

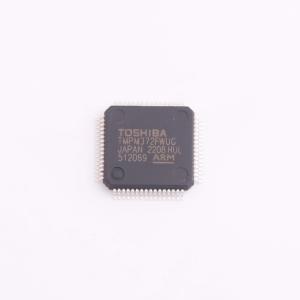

温馨提醒：图片仅供参考，商品以实物为准
TMPM372FWUG
32位精简指令集（RISC）微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：ARM Cortex-M3微处理器核心。通过使用Thumb -2指令实现了更高的代码效率。新的16位Thumb指令用于改进程序流程，新的32位Thumb指令用于提高性能，新的Thumb混合16/32位指令集可生成更快、更高效的代码。实现了高性能和低功耗。高性能方面，32位乘法(32×32 = 32bit)可在一个时钟内执行，除法根据被除数和除数需要2到12个周期；低功耗方面，采用低功耗库进行优化设计，具备停止微控制器核心操作的待机功能。具有适合实时控制的高速中断响应，有可中断的长指令，硬件自动处理堆栈推送。片上程序存储器和数据存储器：片上RAM为6Kbyte，片上FlashROM为128Kbyte。16位定时器(TMRB)：8个通道，具有16位间隔定时器模式、16位事件计数器模式、输入捕获功能、外部触发PPG输出
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TMPM372FWUG
- 商品编号
- C4153831
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.150021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 上电复位(POR)；看门狗复位；内置通用定时器；外部管脚复位(NRST) |
商品特性
- 采用ARM Cortex - M3微处理器内核
- 通过使用Thumb - 2指令实现了更高的代码效率。新的16位Thumb指令可改善程序流程，新的32位Thumb指令可提升性能，新的Thumb混合16/32位指令集可生成更快、更高效的代码。
- 实现了高性能和低功耗。高性能方面，32位乘法（32×32 = 32位）可在一个时钟周期内执行，除法根据被除数和除数需要2至12个周期；低功耗方面，采用低功耗库进行优化设计，具备停止微控制器内核运行的待机功能。
- 具有适用于实时控制的高速中断响应。有可中断的长指令，硬件自动处理堆栈压入。
- 片上程序存储器和数据存储器：片上RAM为6K字节，片上FlashROM为128K字节。
- 16位定时器（TMRB）：8通道，具备16位间隔定时器模式、16位事件计数器模式、输入捕获功能和外部触发PPG输出。
- 看门狗定时器（WDT）：1通道，可生成复位或不可屏蔽中断（NMI）。
- 上电复位功能（POR）
- 电压检测功能（VLTD）
- 振荡频率检测功能（OFD）
- 向量引擎（VE）：1单元，用于电机控制的计算电路。
- 可编程电机驱动器（PMD）：1通道，具备三相互补PWM发生器、同步AD转换启动触发发生器和紧急保护功能（EMG）。
- 编码器输入电路（ENC）：1通道，可对应增量编码器（AB / ABZ），具备旋转方向检测、绝对位置检测计数器、位置检测比较器、噪声滤波器和三相传感器输入。
- 通用串行接口（SIO/UART）：4通道，可选择UART模式或同步模式（配备4字节FIFO）。
- 12位AD转换器（ADC）：1单元（模拟输入：11通道），可由内部触发启动（TMRB中断/PMD触发），具备恒定转换模式、AD监控2通道，转换速度为2秒（ADC转换时钟 = 40 MHz）。
- 输入/输出端口（PORT）：53引脚。
- 中断源：内部49个因素（看门狗定时器中断除外）和外部10个因素的优先级可设置7级以上。
- 待机模式：IDLE、STOP
- 时钟发生器（CG）：片上PLL（8倍），时钟分频功能可将高速时钟分为1/1、1/2、1/4、1/8或1/16。
- 字节序：小端字节序
- 内部高速振荡电路
- 最大工作频率：80 MHz
- 工作电压范围：4.5 V至5.5 V（带片上稳压器）
- 温度范围：-40°C至85°C（闪存写入期间除外/1至80 MHz）；-40°C至105°C（闪存写入期间除外/1至32 MHz）；0°C至70°C（闪存写入/擦除期间）
