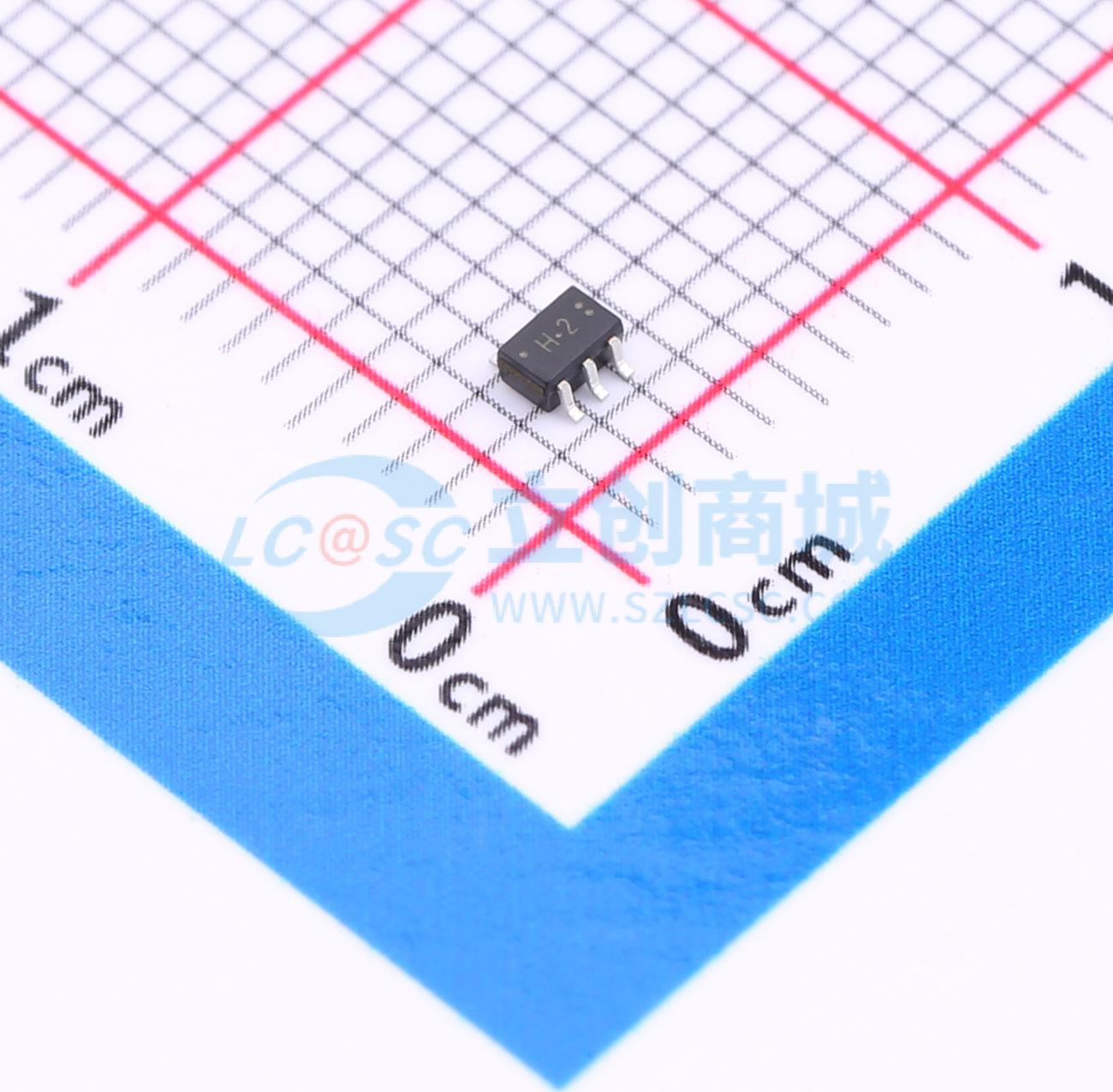

温馨提醒：图片仅供参考，商品以实物为准
TC7SH08FU(TE85L,JF
CMOS数字集成电路2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2-输入与门
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7SH08FU(TE85L,JF
- 商品编号
- C4153821
- 商品封装
- SOT-353-5
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；2.58V；4.4V；3.94V；1.9V | |
| 输出低电平(VOL) | 100mV；100mV；100mV；360mV；360mV | |
| 系列 | TC7SH | |
| 传播延迟(tpd) | 4.3ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
二输入与门
商品特性
- 符合AEC - Q100（修订版H）标准
- 宽工作温度范围：Topr = -40至125°C
- 高速运行：tpd = 4.3 ns（典型值）（VCC = 5.0 V，CL = 15 pF）
- 低功耗：ICC = 2.0μA（最大值）（Ta = 25°C）
- 高抗噪性：V NIH = V NIL = 28%VCC（最小值）
- 5.5V耐受输入
- 宽工作电压范围：VCC = 2.0至5.5V
