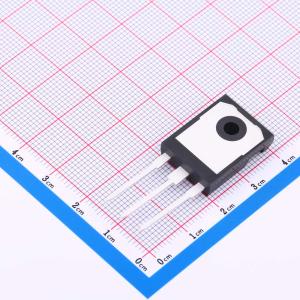

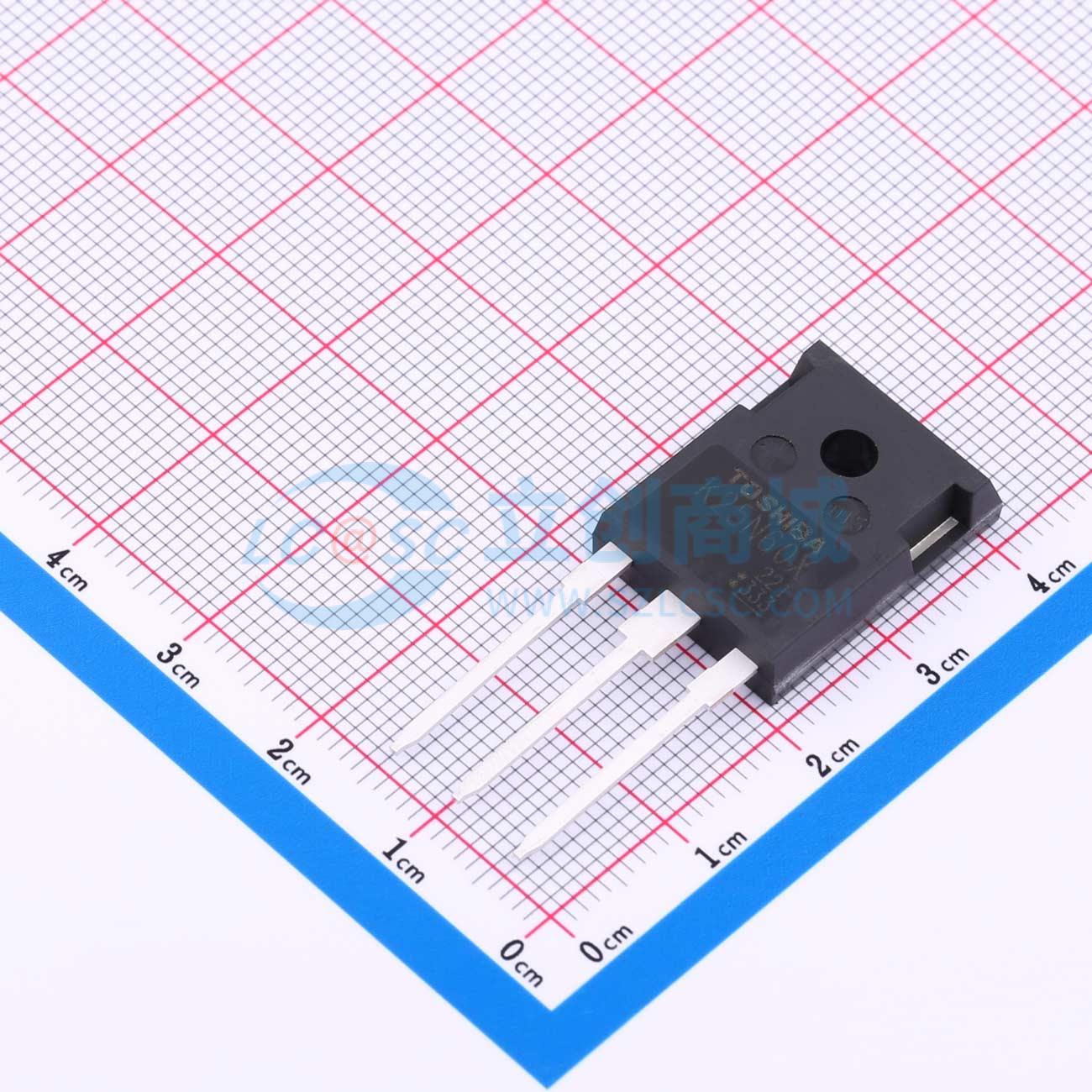

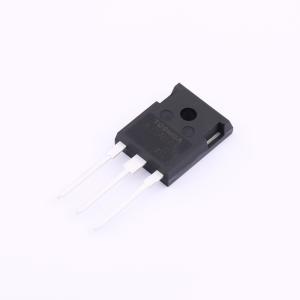

温馨提醒：图片仅供参考，商品以实物为准
TK25N60X,S1F(S
N沟道 耐压:600V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 0.105Ω（典型值），采用超级结结构DTMOS。 具有较低电容的高速开关特性。 增强模式：Vth = 2.5至3.5V，VDS = 10V，Id = 1.2mA。应用：开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK25N60X,S1F(S
- 商品编号
- C4153799
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 125mΩ@10V | |
| 耗散功率(Pd) | 180W | |
| 阈值电压(Vgs(th)) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 40nC@10V | |
| 输入电容(Ciss) | 2.4nF | |
| 反向传输电容(Crss) | 6pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 60pF |
商品特性
- N沟道功率MOSFET
- 极低的导通电阻RDS(on)
- 出色的Qg x RDS(on)乘积（品质因数）
- 符合JEDEC标准
- 100%进行UIL测试
应用领域
- 电机控制与驱动
- 电池管理
- 不间断电源（UPS）
- DC/DC转换器
