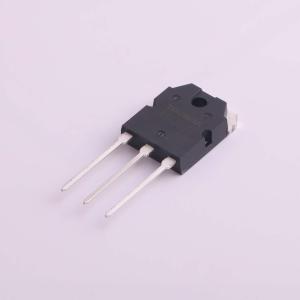

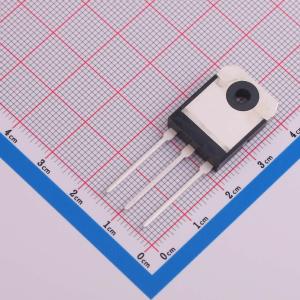

GT40QR21(STA1,E,D
1.2kV 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：第6.5代。 RC-IGBT由一个在IGBT芯片中单片集成的续流二极管组成。 增强模式。 高速开关 IGBT：tf = 0.20 μs（典型值）（IC = 40 A） FWD：trr = 0.60 μs（典型值）（IF = 15 A）。 低饱和电压：VCE(sat) = 1.9V（典型值）（IC = 40A）。 高结温：TJ = 175℃（最大值）。应用：专用于电压谐振逆变器开关应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- GT40QR21(STA1,E,D
- 商品编号
- C4153791
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 230W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 80A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2.7V@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 7.5V | |
| 输入电容(Cies) | 1.5nF | |
| 开启延迟时间(Td(on)) | 120ns | |
| 关断延迟时间(Td(off)) | 200ns | |
| 关断损耗(Eoff) | 160uJ | |
| 反向恢复时间(Trr) | 600ns |
商品特性
- 第6.5代产品
- RC - IGBT由一个在IGBT芯片中单片集成的续流二极管组成
- 增强型模式
- 高速开关：IGBT：关断时间tf = 0.20 μs（典型值）（集电极电流IC = 40 A）；快恢复二极管：反向恢复时间trr = 0.60 μs（典型值）（正向电流IF = 15 A）
- 低饱和电压：集电极 - 发射极饱和电压VCE(sat) = 1.9V（典型值）（集电极电流IC = 40A）
- 高结温：结温Tj = 175°C（最大值）
应用领域
专用于电压谐振逆变器开关应用
