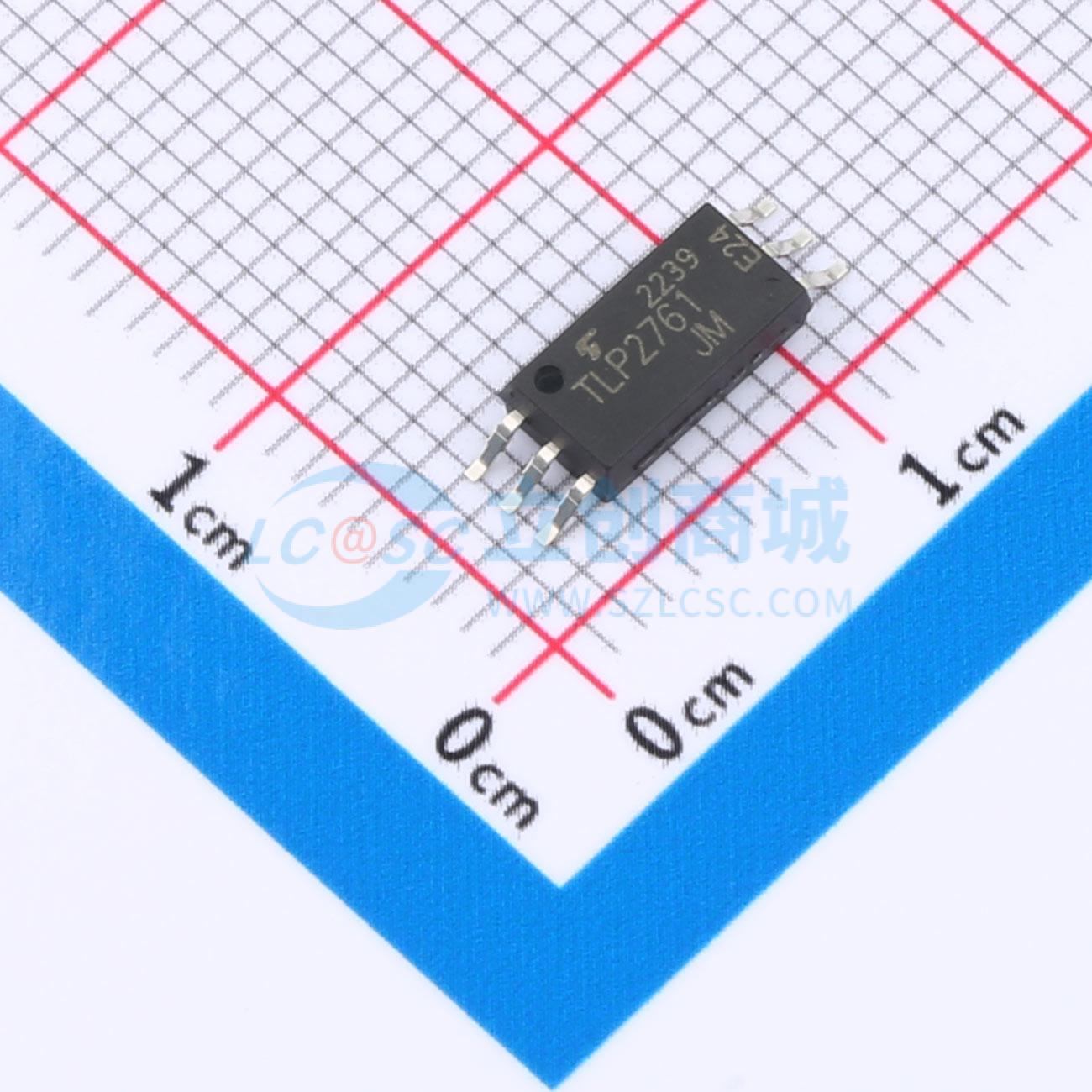

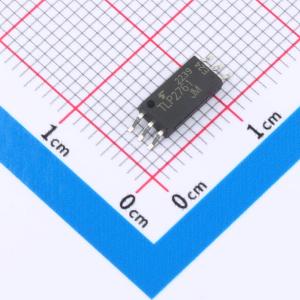

温馨提醒：图片仅供参考，商品以实物为准

TLP2761(TP,E

光电耦合器，GaAs红外LED与光电IC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 由高输出GaAs发光二极管与集成高增益、高速光电探测器耦合而成，采用SO6L封装。该光耦合器保证在高达125℃的温度和2.7V至5.5V的电源下工作。由于其保证了1mA的低电源电流 (ICCl / ICCH) 和1.6mA (Ta = 125℃) 的低阈值输入电流 (IFHI)，有助于设备节能。它可以由微计算机直接驱动，以实现低输入电流。TLP2761具有内部法拉第屏蔽，可提供±20kV/μs的共模瞬态抗扰度。
品牌名称: TOSHIBA(东芝)
商品型号: TLP2761(TP,E
商品编号: C4153769
商品封装: SOP-6
包装方式: 编带
商品毛重: 0.487467克(g)

商品参数

商品概述

东芝TLP2761由一个高输出的GaAs发光二极管与集成的高增益、高速光电探测器耦合而成，采用SO6L封装。该光耦合器可保证在高达125°C的温度下工作，电源电压范围为2.7V至5.5V。由于TLP2761保证了1mA的低电源电流（I_CCl / I_CCH）和1.6mA（T_a = 125°C）的低阈值输入电流（I_FHI），有助于设备节能，可由微电脑直接驱动，实现低输入电流。TLP2761具有内部法拉第屏蔽，可保证±20kV/μs的共模瞬态抗扰度。

商品特性

反相器逻辑类型（图腾柱输出）
封装：SO6L
工作温度：-40至125°C
电源电压：2.7至5.5V
数据传输速率：15MBd（典型值）（NRZ）
阈值输入电流：1.3mA（最大值）（@T_a = 105°C）、1.6mA（最大值）（@T_a = 125°C）
电源电流：1.0mA（最大值）
共模瞬态抗扰度：±20kV/μs（最小值）
隔离电压：5000V/ms（最小值）
安全标准：UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN60747 - 5 - 5、EN60065、EN60950 - 1、EN 62368 - 1

应用领域

工厂网络
仪器仪表和控制设备的高速数字接口
I/O接口板

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	25kV/us
	传输速率	15Mbps
	通道数	1
	工作温度	-40℃~+125℃

	属性	参数值
	传播延迟 tpLH	80ns
	传播延迟 tpHL	80ns
	输入阈值电流(FH)	1.6mA
	输出电流	10mA
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	6mA
	功能特性	-
