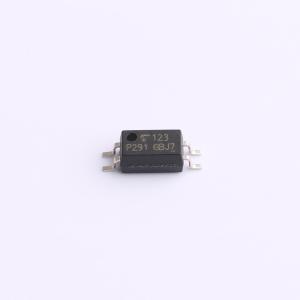

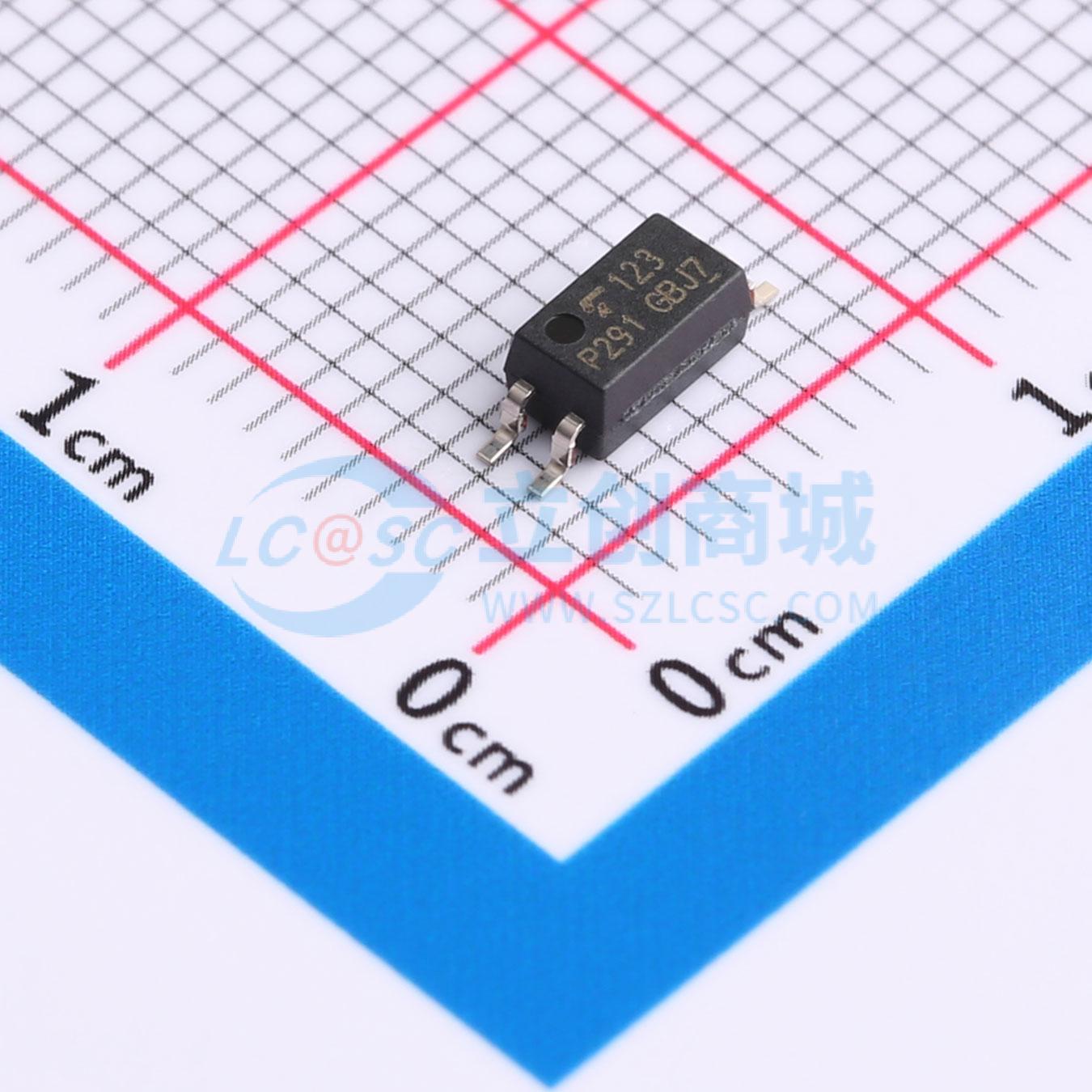

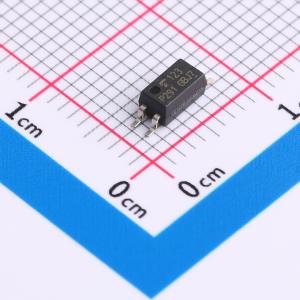

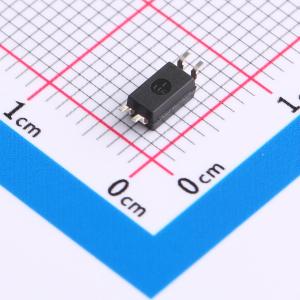

TLP291(GB-TP,SE
TLP291(GB-TP,SE(O
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由光电晶体管与砷化镓红外发射二极管光耦合而成。采用SO4封装，是非常小而薄的耦合器。保证了较宽的工作温度范围（Ta = -55至110℃）和高隔离电压（3750Vrms），适用于高密度表面贴装应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP291(GB-TP,SE
- 商品编号
- C4153770
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
TLP291(SE由与砷化镓红外发光二极管光耦合的光电晶体管组成。它采用SO4封装，是非常小且薄的耦合器。TLP291(SE保证了宽工作温度范围（Ta = -55至110℃）和高隔离电压（3750Vrms），适用于高密度表面贴装应用，如小型开关电源和可编程控制器。
商品特性
- 集电极 - 发射极电压：80V（最小值）
- 电流传输比：50%（最小值），GB等级为100%（最小值）
- 隔离电压：3750Vrms（最小值）
- 工作温度：-55至110℃
- UL认证：UL1577，文件编号E67349
- cUL认证：CSA组件验收服务编号5A，文件编号E67349
- SEMKO合规：EN 60065:2002、EN 60950 - 1:2001、EN 60335 - 1:2002
- BSI合规：BS EN 60065:2002、BS EN 60950 - 1:2006
- VDE合规：EN 60747 - 5 - 5
- 爬电距离：5.0mm（最小值）
- 电气间隙：5.0mm（最小值）
- 绝缘厚度：0.4mm（最小值）
- 重量：0.05g（典型值）
应用领域
- 小型开关电源
- 可编程控制器
