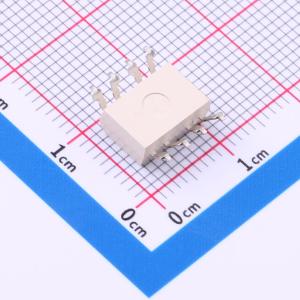

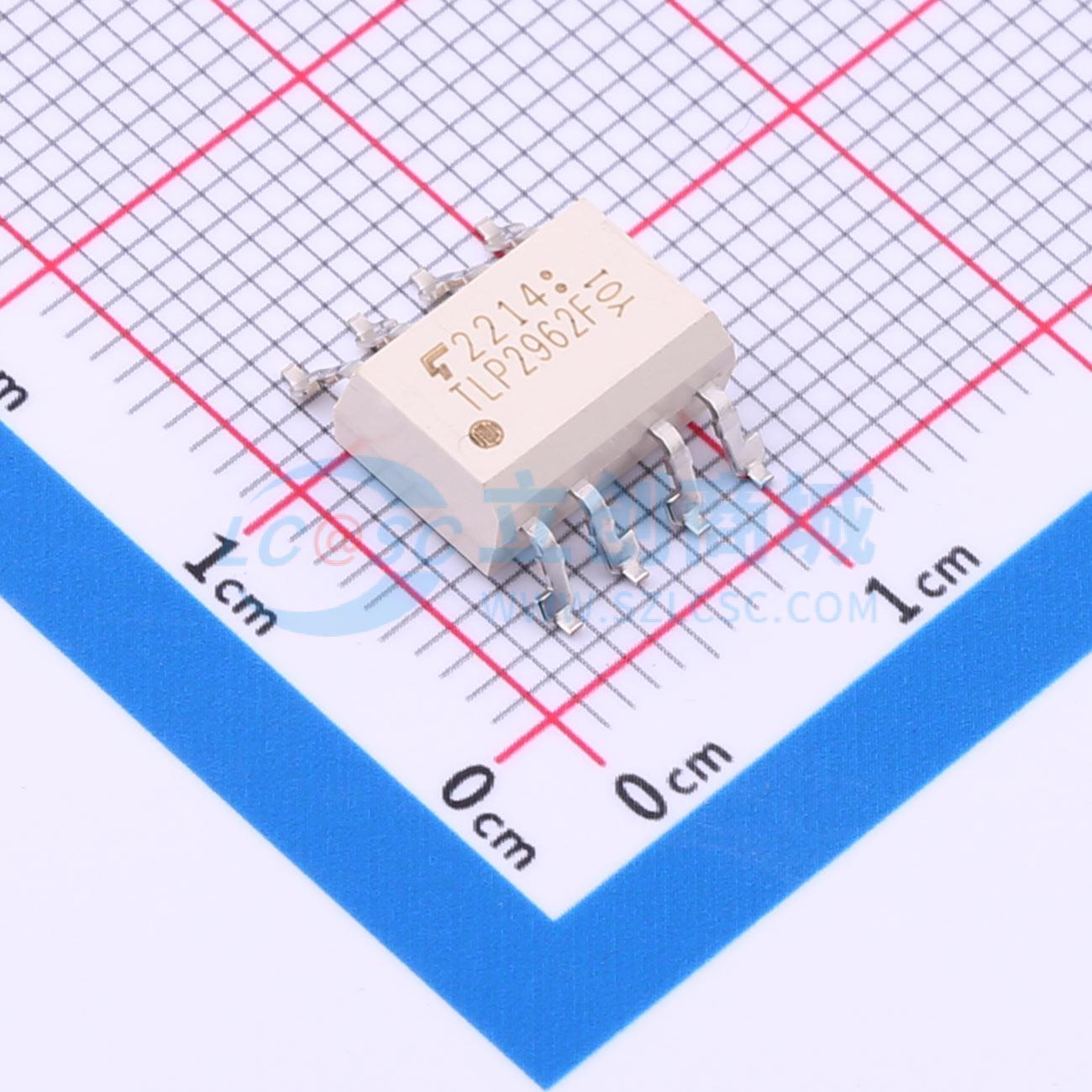

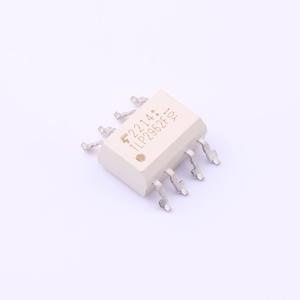

TLP2962F(TP4,F)
光电耦合器，GaAs红外LED与光电IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由高输出GaAs发光二极管与集成高增益、高速光电探测器耦合而成。保证在高达125℃的温度和2.7V至5.5V的电源下工作。采用DIP8封装。有内部法拉第屏蔽，保证共模瞬态抗扰度为±20kV/μs。满足8mm的PC板间距要求。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2962F(TP4,F)
- 商品编号
- C4153773
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.55V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 上升时间(tr) | 12ns | |
| 下降时间 | 3ns | |
| 工作温度 | -40℃~+125℃ | |
| 正向电流(If) | 20mA | |
| 功能特性 | 集电极开路输出 |
商品概述
东芝TLP2962F由一个高输出GaAlAs发光二极管与集成的高增益、高速光电探测器耦合而成。TLP2962F保证在高达125℃的温度下以及2.7V至5.5V的电源电压下工作。它采用DIP8封装。TLP2962F有一个内部法拉第屏蔽，可保证±20kV/μs的共模瞬态抗扰度。TLP2962F满足8mm印刷电路板间距要求。绝对最大额定值和电气特性与TLP2962相同。
商品特性
- 反相器逻辑类型（集电极开路输出）
- 封装：DIP8
- 工作温度：-40至125℃
- 电源电压：2.7至5.5V
- 数据传输速率：15MBd（典型值）（NRZ）
- 阈值输入电流：5.0mA（最大值）
- 电源电流：4mA（最大值）
- 共模瞬态抗扰度：±20kV/μs（最小值）
- 隔离电压：5000Vrms（最小值）
- 安全标准：UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN60747 - 5 - 5、EN60065或EN60950 - 1
应用领域
- 工厂自动化（FA）
- 高速数字接口
- 测量仪器
