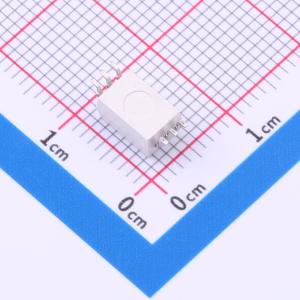

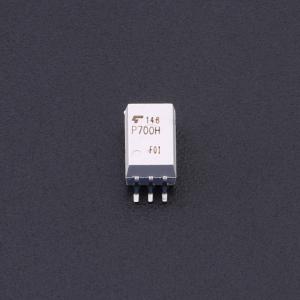

温馨提醒：图片仅供参考，商品以实物为准

TLP700H(TP,F)

光电耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLP700H是一款采用6引脚SDIP封装的光电耦合器，由红外LED与集成的高增益、高速光电检测IC芯片光学耦合而成。它在高达125℃的温度下提供保证的性能和规格。TLP700H比采用8引脚DIP封装的产品体积更小，并符合加强绝缘的国际安全标准，因此为需要安全标准认证的应用提供了更小的占位解决方案。内部噪声屏蔽确保了±20 kV/μs的共模瞬态抗扰度。它非常适合用于IGBT和功率MOSFET的栅极驱动。
品牌名称: TOSHIBA(东芝)
商品型号: TLP700H(TP,F)
商品编号: C4153775
商品封装: SOP-6-6.8mm
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

TLP700H是一款采用6引脚SDIP封装的光电耦合器，由红外LED与集成的高增益、高速光电检测IC芯片光学耦合而成。它在高达125℃的温度下提供保证的性能和规格。TLP700H比采用8引脚DIP封装的产品体积更小，并符合加强绝缘的国际安全标准，因此为需要安全标准认证的应用提供了更小的占位解决方案。内部噪声屏蔽确保了±20 kV/μs的共模瞬态抗扰度。它非常适合用于IGBT和功率MOSFET的栅极驱动。

应用领域

工业逆变器
空调逆变器
MOSFET 栅极驱动器
IGBT 栅极驱动器
电磁炉和家用电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	-
	连续负载电流	-
	负载电压	35V
	正向压降(Vf)	1.55V
	正向电流(If)	20mA
	导通电阻	-
	隔离电压(Vrms)	5kV

	属性	参数值
	导通时间(Ton)	-
	截止时间(Toff)	-
	输入类型	DC
	工作温度	-40℃~+125℃
	总功耗(Pd)	160mW
	绝缘电阻	-
	功能特性	欠压锁定
