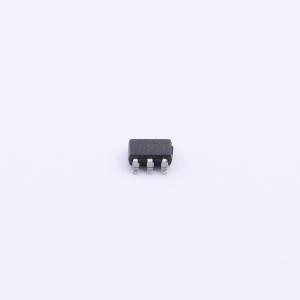

TPA127-S5TR-S

高端可变增益电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPA127-S5TR-S
商品编号: C45073122
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	-
	共模电压	3V~60V
	增益	-
	带宽(-3db)	333kHz；26.8kHz
	输入偏置电流(Ib)	42uA
	输入失调电压(Vos)	1.8mV
	工作温度	-40℃~+125℃
	差分电压	±10V

	属性	参数值
	单电源电压	3V~60V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	50uA
	输出电流	-
	输入失调电压温漂(Vos TC)	1.5uV/℃
	压摆率(SR)	-
	共模抑制比(CMRR)	90dB
	输入电压噪声密度(eN)	-
	功能特性	模拟输出接口；高边检测

商品概述

TPA127是一款高边、单向电流检测放大器，具有电流输出。该器件专为电流分流测量而设计，同时也非常适合在创新应用中执行测量和电平转换。器件利用其跨导特性将差分输入电压转换为电流输出。输出电流流经外部负载电阻并产生输出电压。输出电压与差分输入电压之间的增益可通过外部负载电阻与跨导的乘积进行设置，范围从1至超过100。电源电压与输入电压相互独立，工作范围均为3V ~ 60V。该器件采用SOT23-5封装，工作温度范围为-40℃ ~ +125℃。

商品特性

高边单向电流检测放大器
宽共模输入范围：3V ~ 60V
宽电源电压范围：3V ~ 60V
独立的电源与输入电压
增益由单个电阻设定
低静态电流：50μA（典型值）
宽温度范围：-40℃ ~ 125℃
SOT23-5封装

应用领域

显示器与计算机
电信设备
服务器
