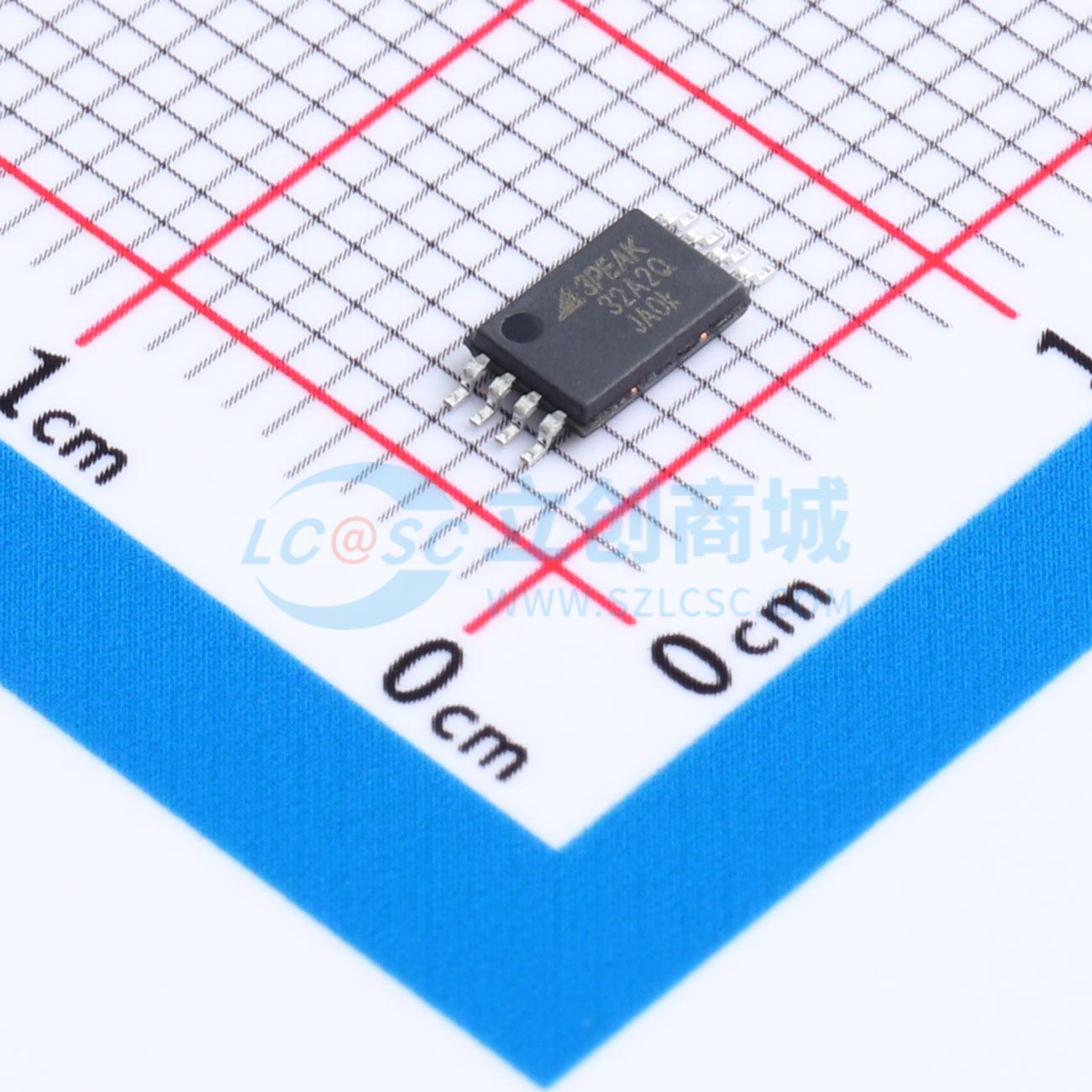

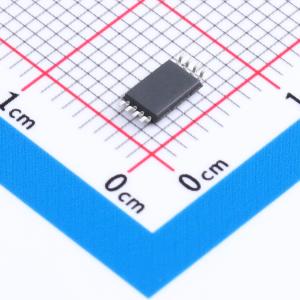

TPA132A2Q-TS1R-S

汽车用带PWM抑制功能的电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 电流检测放大器的输入共模电压范围非常宽，从 -4V 到 80V，小信号带宽为 1MHz。增强的 PWM 抑制功能使该放大器适用于螺线管和电机应用。该器件具有高精度的失调电压 (Vos) 和增益误差规格，非常适合与高精度 ADC 接口的小信号调理。固定增益可选：20V/V、50V/V、100V/V、200V/V 和 500V/V
品牌名称: 3PEAK(思瑞浦)
商品型号: TPA132A2Q-TS1R-S
商品编号: C45073124
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

	属性	参数值
	单电源电压	3V~5.5V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	2.5mA
	输出电流	-
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	11.5V/us
	共模抑制比(CMRR)	150dB
	输入电压噪声密度(eN)	80nV/√Hz@1kHz
	功能特性	输入滤波器；高边检测；低边检测；零漂移/自动稳零

商品概述

TPA132Q是一款电流检测放大器，其输入共模电压范围极宽，为-4V至80V，小信号带宽为1MHz。增强型PWM抑制功能使其能够适用于电磁阀和电机应用。该器件具有高精度的失调电压和增益误差规格，使其成为与高精度ADC接口进行小信号调理的理想选择。提供固定的增益选项：20V/V、50V/V、100V/V、200V/V和500V/V。该器件在-40°C至+125°C的整个温度范围内提供突破性性能。提供SOP8和TSSOP8封装。包括电机和电磁阀在内的许多系统采用PWM信号进行调制或控制。然而，这些PWM信号会产生快速的共模电压瞬变，在高电压和地电位之间振荡。这可能对电流测量电路构成挑战，因为它可能导致不希望的输出电压波动。为了解决这个问题，该器件集成了先进的PWM抑制功能。此功能最大限度地减少了共模电压瞬变的影响，并确保输出电压稳定可靠。

商品特性

符合汽车应用AEC-Q100标准 – 等级1：-40°C至125°C环境温度
增强型PWM抑制 – 工作电压：-4V至80V – 耐受电压：-10V至85V
宽共模电压范围
电源电压：3.0V至5.5V
优异的共模抑制比 – 150dB直流共模抑制比 – 50kHz时115dB交流共模抑制比
精度和零漂移性能 – 最大100μV失调电压（-40°C至125°C） – 最大0.3%增益误差（-40°C至125°C）
带宽：1MHz（适用于A1、A2、A3、A4版本）
优异的启动和断电响应
电压输出的增益选项 – TPA132A1Q：20V/V TPA132A2Q：50V/V TPA132A3Q：100V/V TPA132A4Q：200V/V TPA132A5Q：500V/V

应用领域

电机控制
电流检测（高侧和低侧）
电磁阀和阀门控制
电源管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	放大器数	-
	共模电压	-4V~80V
	增益	50V/V
	带宽(-3db)	1MHz
	输入偏置电流(Ib)	1uA
	输入失调电压(Vos)	20uV
	工作温度	-40℃~+125℃
	差分电压	-
