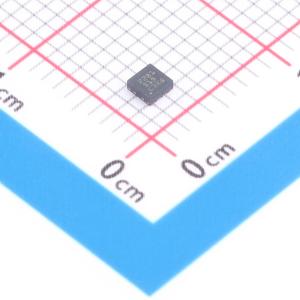

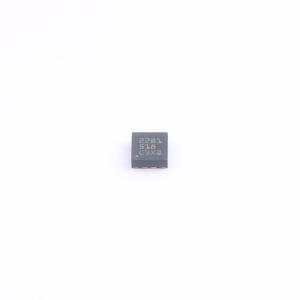

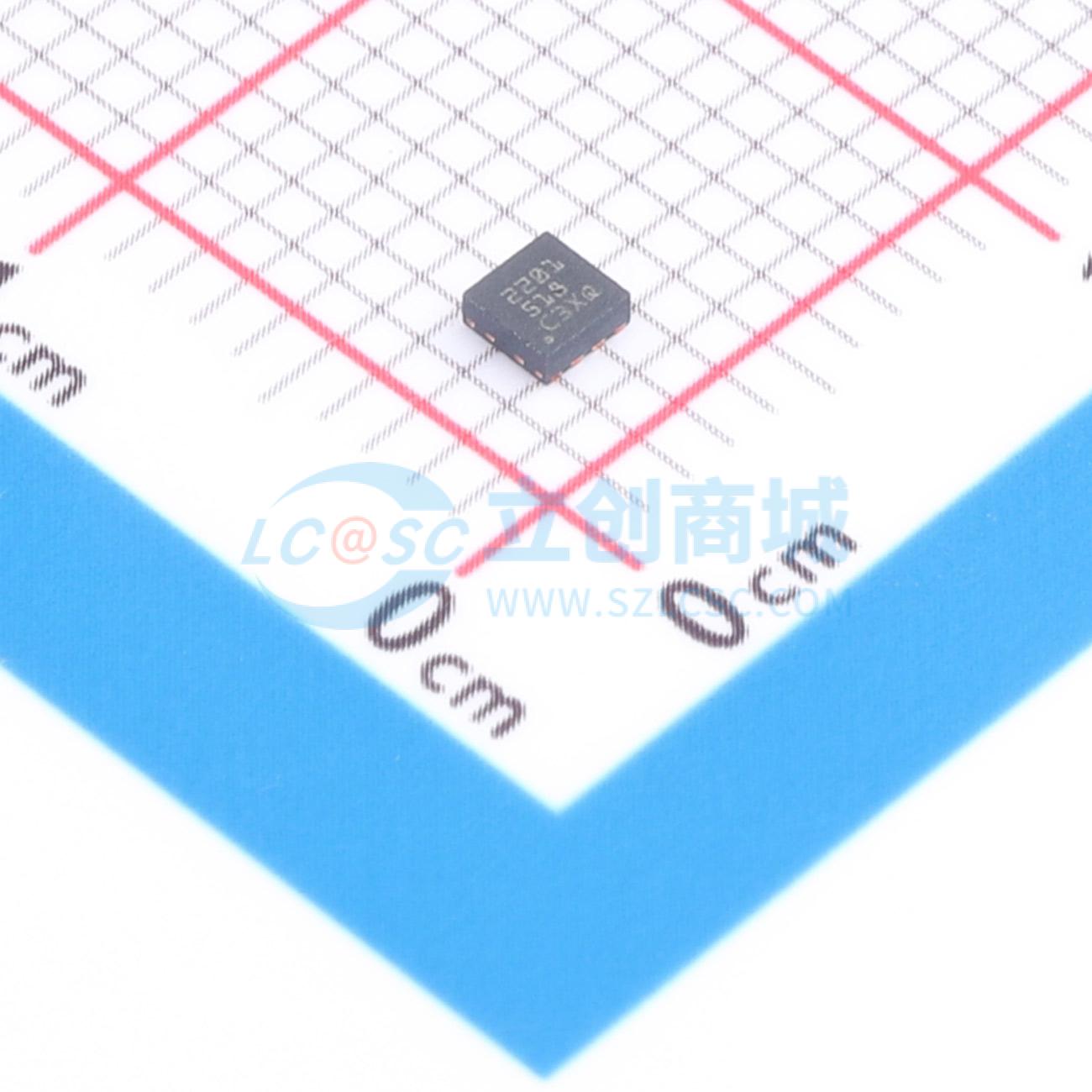

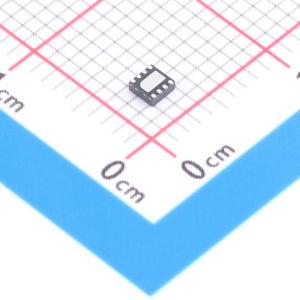

温馨提醒：图片仅供参考，商品以实物为准
TPS922050D1DSGR
65V 1A/2A Buck LED 驱动器，支持 PWM/模拟调光
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS922050D1DSGR
- 商品编号
- C45073192
- 商品封装
- WSON-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.037572克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 输出电流 | 1A | |
| 功能特性 | LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TPS92205x系列是一款输出1A/2A的非同步升压/升降压LED驱动器，输入电压范围为4.5V至65V。该器件集成低侧NMOS，能够驱动高功率密度、高效率的LED。该器件还支持共阳极连接和单层PCB。开关频率设定为400kHz或1MHz。TPS92205x系列支持通过DIM输入引脚配置，使用简单高低电平信号实现PWM调光，也支持通过DIM输入引脚配置，使用模拟电压信号实现模拟调光。该器件采用自适应关断时间电流模式控制，结合智能精确采样，可实现快速PWM调光并获得高调光比。TPS92205x系列还提供多种系统保护功能，包括LED开路和短路、开关FET开路和短路、采样电阻开路和短路以及热关断。
商品特性
- 4.5V至65V宽输入范围
- LED共阳极连接
- 集成300mΩ MOSFET
- 典型限流1.6A/3.2A
- 开关频率为400kHz/1MHz
- 支持多种调光选项
- 模拟调光（调光比200:1）
- 快速PWM调光（脉冲宽度50ns）
- LED开路和短路保护
- 开关FET开路和短路保护
- 外部元件故障保护
- 逐周期限流
- 热关断
- 封装可选:WSON-8、HVSSOP-8、SOT583
应用领域
- 室内和室外照明
- 电器照明
- 冷/暖WLED照明
- 应急和标识照明
- 安全泛光灯
- LED灯泡和灯具
- LCD背光
- 机器视觉和相机闪光灯
- 火警警报和频闪灯
