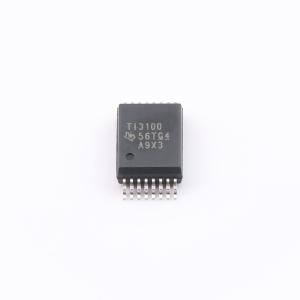

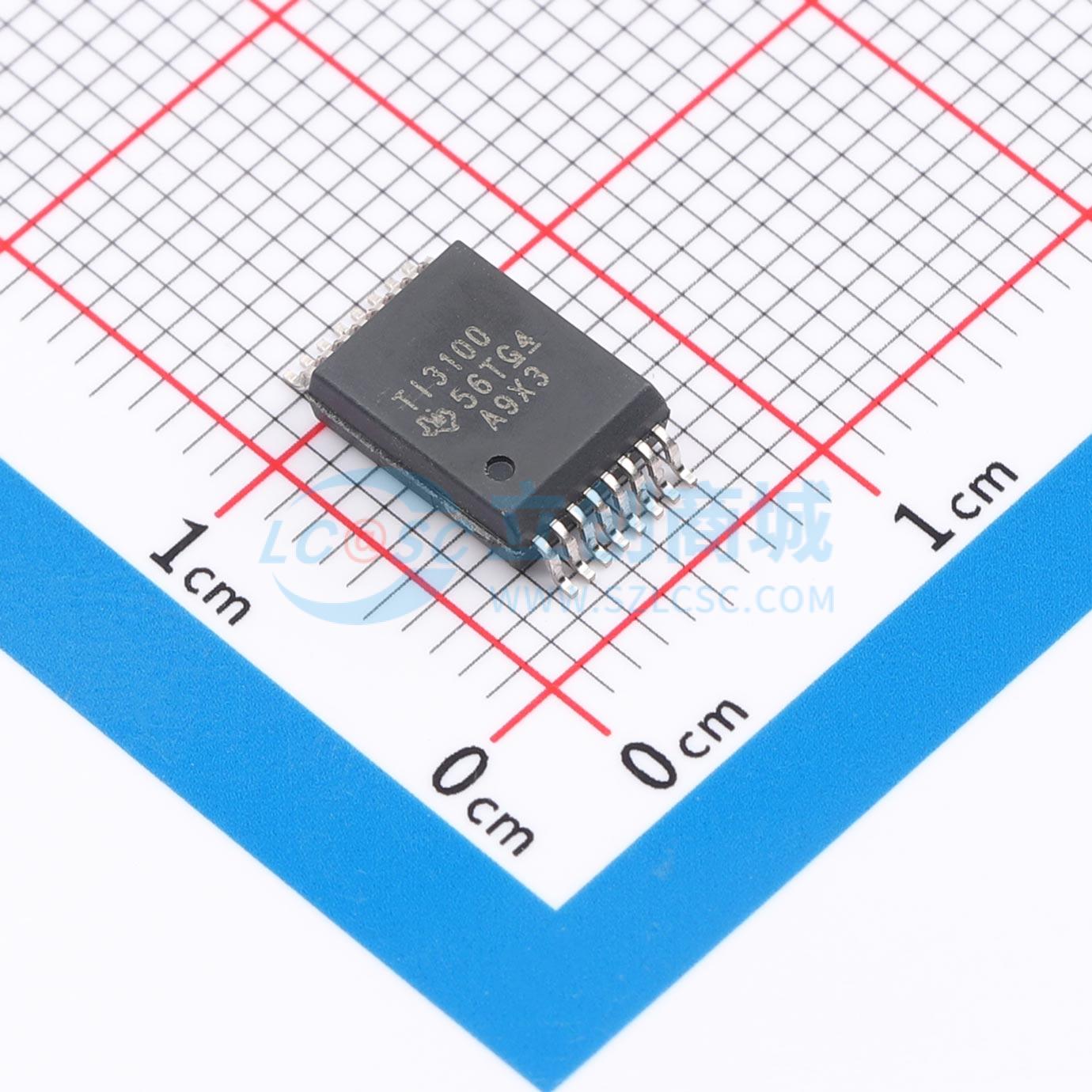

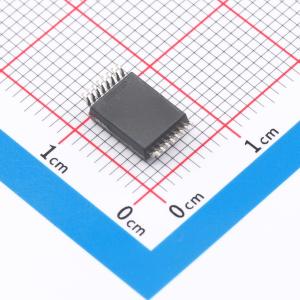

TPSI3100DVXR
TPSI3100DVXR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSI3100DVXR
- 商品编号
- C45073217
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.528克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 3000V | |
| 负载类型 | MOSFET、IGBT、SiC | |
| 通道数 | 1 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 拉电流(IOH) | 1.5A | |
| 灌电流(IOL) | 2.5A | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 3000ns | |
| 传播延迟 tpHL | 4500ns | |
| 静态电流(Iq) | 45uA | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 16V~18V | |
| 功能特性 | 集成供电电源；饱和故障检测 |
商品概述
TPSI3100是一款全集成隔离开关驱动器，与外部功率开关结合后，可形成完整的隔离固态继电器解决方案。该器件具备17V栅极驱动电压，峰值拉电流为1.5A，峰值灌电流为2.5A，可支持多种功率开关满足不同应用需求。TPSI3100从初级侧接收的电源生成自身的次级偏置电源，因此不需要额外的隔离次级偏置电源。TPSI3100通过标称5V轨（VDDM）为辅助电路提供额外电源，可用于实现电流电压监测或远程温度检测等各类功能。与传统机械继电器和光耦合器相比，TPSI3100的隔离可靠性更高、功耗更低，工作温度范围更广。TPSI3100集成了通信反向通道，通过开漏输出PGOOD（电源良好）、FLT1（故障1）和ALM1（报警1）将状态信息从次级侧传输到初级侧。双路高速比较器集成共享电压基准，用于触发FLT1和ALM1。当比较器输入FLT1_CMP电压超过电压基准时，驱动器立即被拉低，同时FLT1也被拉低，向系统指示发生故障，这可用于在过流检测等关键事件中以低时延禁用外部开关。当比较器输入ALM1_CMP电压超过电压基准时，ALM1信号被拉低，但驱动器不执行任何动作，可作为过温或过压事件的报警或警告指示。TPSI310xL系列提供基于锁存的故障指示器。当检测到故障时，驱动器和故障指示器被拉低并保持锁存状态，直到EN被拉低。TPSI310x系列采用非锁存故障指示器。如果故障事件消失，FLT1会解除置位，驱动器在经过指定的恢复周期后，跟随EN引脚的状态变化。如果故障事件仍然存在，故障指示器和驱动器都保持拉低状态。
商品特性
- 可驱动外部功率开关（MOSFET、IGBT、SiC FET、SCR）
- 集成偏置电源，无需隔离次级电源
- 17V栅极驱动，峰值拉电流1.5A，峰值灌电流2.5A
- 3 kVRMS 基础隔离
- 最高可为外部辅助电路提供25 mW、5 V电源
- 双路隔离高速比较器，集成电压基准精度±1.5%
- 开漏输出，用于故障和报警指示
- 工作环境温度范围 -40℃ 至 +125℃
- 支持功能安全设计
- 提供可辅助功能安全系统设计的文档
- 具备安全相关认证
- 计划获得符合DIN EN IEC 60747-17 (VDE 0884-17)标准的4243VPK基础隔离认证
- 计划获得符合UL 1577标准的3 kVRMS/1分钟隔离认证
应用领域
- 固态继电器
- 楼宇自动化
- 工厂自动化与控制
