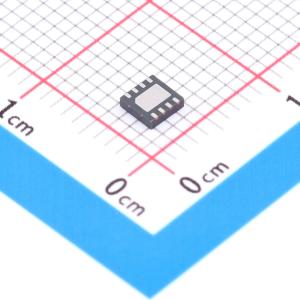

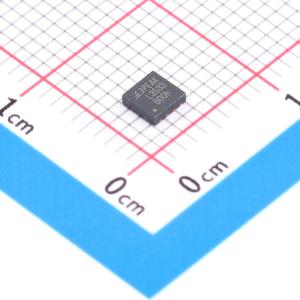

温馨提醒：图片仅供参考，商品以实物为准
TPL803533Q-DF6R-S
TPL803533Q-DF6R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL803533Q-DF6R-S
- 商品编号
- C45073161
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.484克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 970mV@(300mA) | |
| 静态电流(Iq) | 3uA | |
| 功能特性 | 热关断；使能控制；过流保护；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL8035Q系列支持3V至42V（最大瞬态电压45V）的工作电压范围。低至3V的工作电压使其能够在冷启动和启停工况下持续稳定工作。该系列产品是静态电流仅为3μA的超低静态电流低压差线性稳压器，具备300mA的最大输出电流能力。凭借上述特性，TPL8035Q产品成为汽车系统中为常开应用下的微控制器、CAN/LIN收发器以及电池直连应用供电的理想解决方案。该系列提供固定的5V和3.3V输出电压选项。此外，TPL8035Q支持1μF至200μF的宽范围输出电容，其等效串联电阻范围为0.001Ω至10Ω。该系列集成了过流保护和过热保护功能。TPL8035Q系列的工作环境温度范围为-40℃至+125℃。同时，该系列提供热增强型DFN3X3-8封装，以确保在高功耗条件下仍能持续运行。
商品特性
- 符合汽车应用认证标准
- AEC-Q100 Grade 1，环境温度TA：-40℃ 至 +125℃
- 结温TJ：-40℃ 至 +150℃
- 输入电压：3V 至 42V
- 输出电压：固定5V和3.3V
- 在线性调整率、负载调整率及工作温度范围内，输出电压精度为±2%
- 低电流消耗：关断电流为400nA，典型静态电流为3μA
- 最大输出电流：300mA
- 低压差电压：在200mA负载电流下，最大值为720mV
- 在输出电容为1μF至200μF、等效串联电阻为0.001Ω至10Ω范围内保持稳定
- 集成保护功能：过流保护、过热保护
- 封装选项：DFN3X3-8、EMSOP-8
应用领域
- 汽车仪表盘与信息娱乐系统
- 汽车前照灯与内饰照明
- 汽车域控制器
- 汽车车身控制模块与车门控制器
