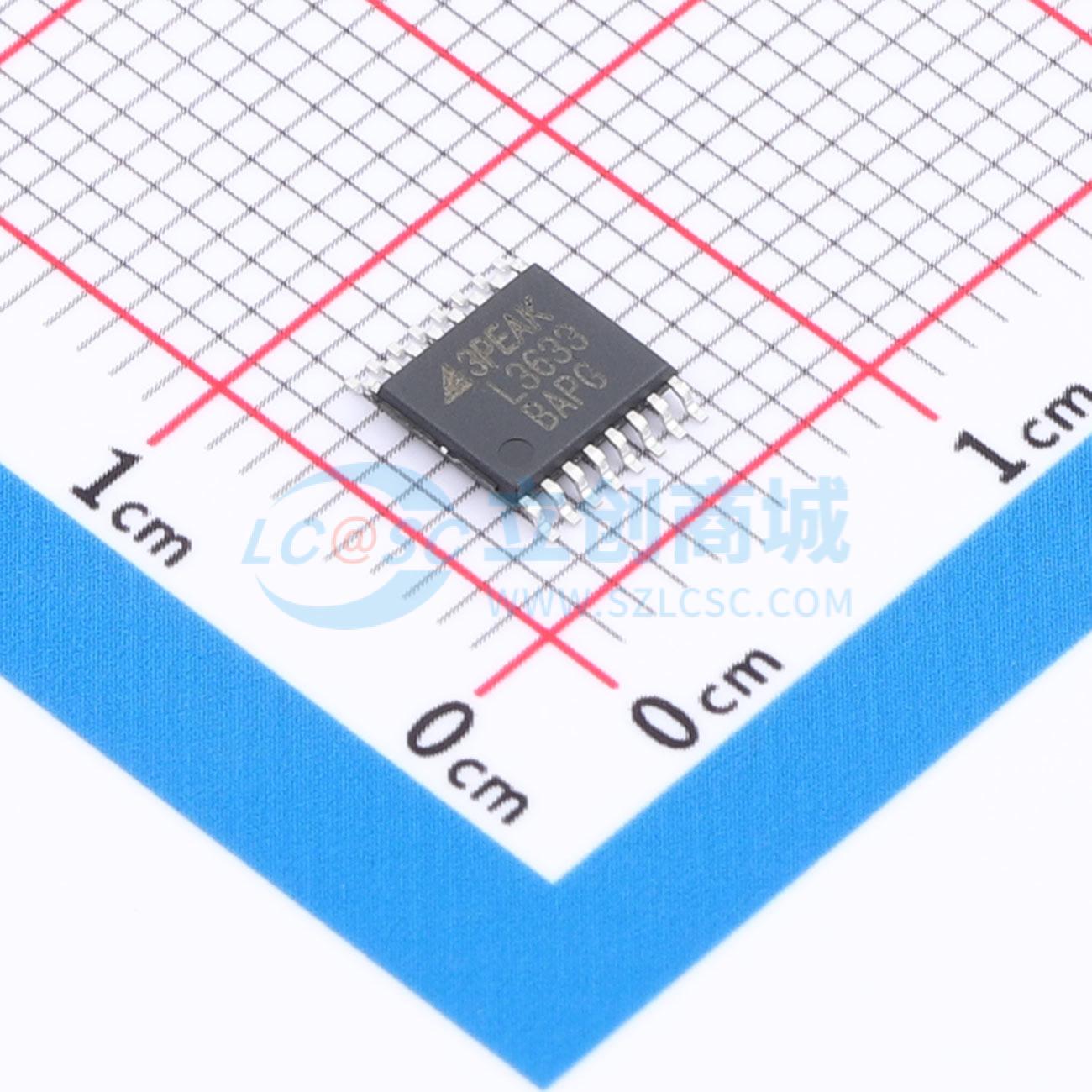

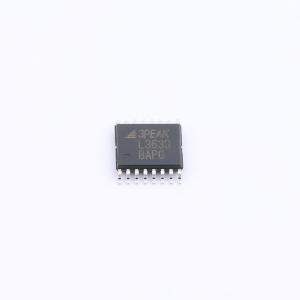

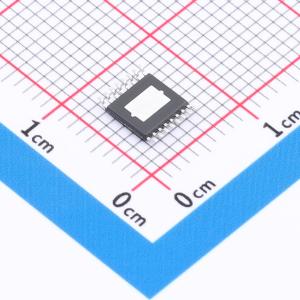

TPL853633Q-TSBR-S
宽输入、低静态电流、低压差线性稳压器，带看门狗定时器，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL853633Q-TSBR-S
- 商品编号
- C45073163
- 商品封装
- ETSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 3.3V | |
| 静态电流(Iq) | 6uA |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 使能控制；工作状态指示；过流保护；看门狗定时器；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL8536Q 系列是集成了看门狗定时器的宽输入线性稳压器产品，能够提供高达 300 mA 的输出电流。这些器件可在 4 V 至 42 V 的电压范围内工作，最大瞬态电压为 45 V。其能够在低至 4 V 的电压下可靠工作的能力，使其适用于冷启动和启停场景。该系列提供 5 V 和 3.3 V 固定输出电压选项，最大关断电流仅为 2 μA。当看门狗功能被禁用时，这些器件的典型静态电流低至 6 μA。该系列具备窗口看门狗和标准看门狗功能，并具有精确的看门狗周期。看门狗周期、窗口比例和电源良好复位阈值均可通过外部配置完全调节。此外，这些器件集成了过流和过热保护。在输出电容方面，TPL8536Q 系列兼容 4.7 μF 至 500 μF 的宽范围电容，其等效串联电阻范围从 0.001 Ω 至 20 Ω。凭借上述特性，该系列是可靠系统中微处理器的理想电源。TPL8536Q 系列产品的工作环境温度范围为 -40℃ 至 +125℃。此外，该系列还提供热增强型 ETSSOP16 封装，以确保器件在较大功耗下仍能持续工作。
商品特性
- 符合汽车应用认证：AEC-Q100 Grade 1，环境温度 TA：-40℃ 至 +125℃，结温 TJ：-40℃ 至 +150℃
- 输入电压：4 V 至 42 V，支持 45 V 瞬态；输出电压：固定 5 V 和 3.3 V
- 在电压调整率、负载调整率和整个工作温度范围内，输出精度为 ±2%
- 最大输出电流：300 mA
- 低压差：在 300 mA 负载电流下，最大为 500 mV
- 低电流消耗：典型关断电流为 0.5 μA，典型静态电流为 6 μA
- 可配置为窗口看门狗或标准看门狗
- 可配置的开窗/闭窗比例为 1:1 或 8:1
- 看门狗周期可从 10 ms 调节至 2 s
- 精确的看门狗周期：当 tWD ≤ 500 ms 时，最大误差为 ±10%
- 通过 nWDEN 引脚开启或关闭看门狗功能
- 可调节的电源良好阈值
- 可调节的电源良好延迟周期
- 使用 4.7 μF 至 500 μF 输出电容且等效串联电阻范围为 0.001 Ω 至 20 Ω 时可稳定工作
- 集成保护功能：过流保护和过热保护
应用领域
- 汽车集群和信息娱乐系统
- 汽车车身控制模块和暖通空调系统
- 汽车电子换挡器
- 汽车电池管理系统
