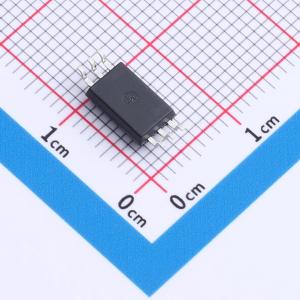

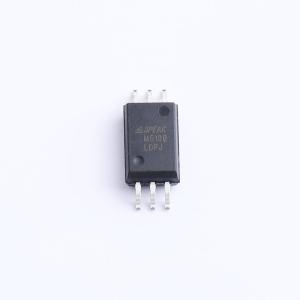

温馨提醒：图片仅供参考，商品以实物为准

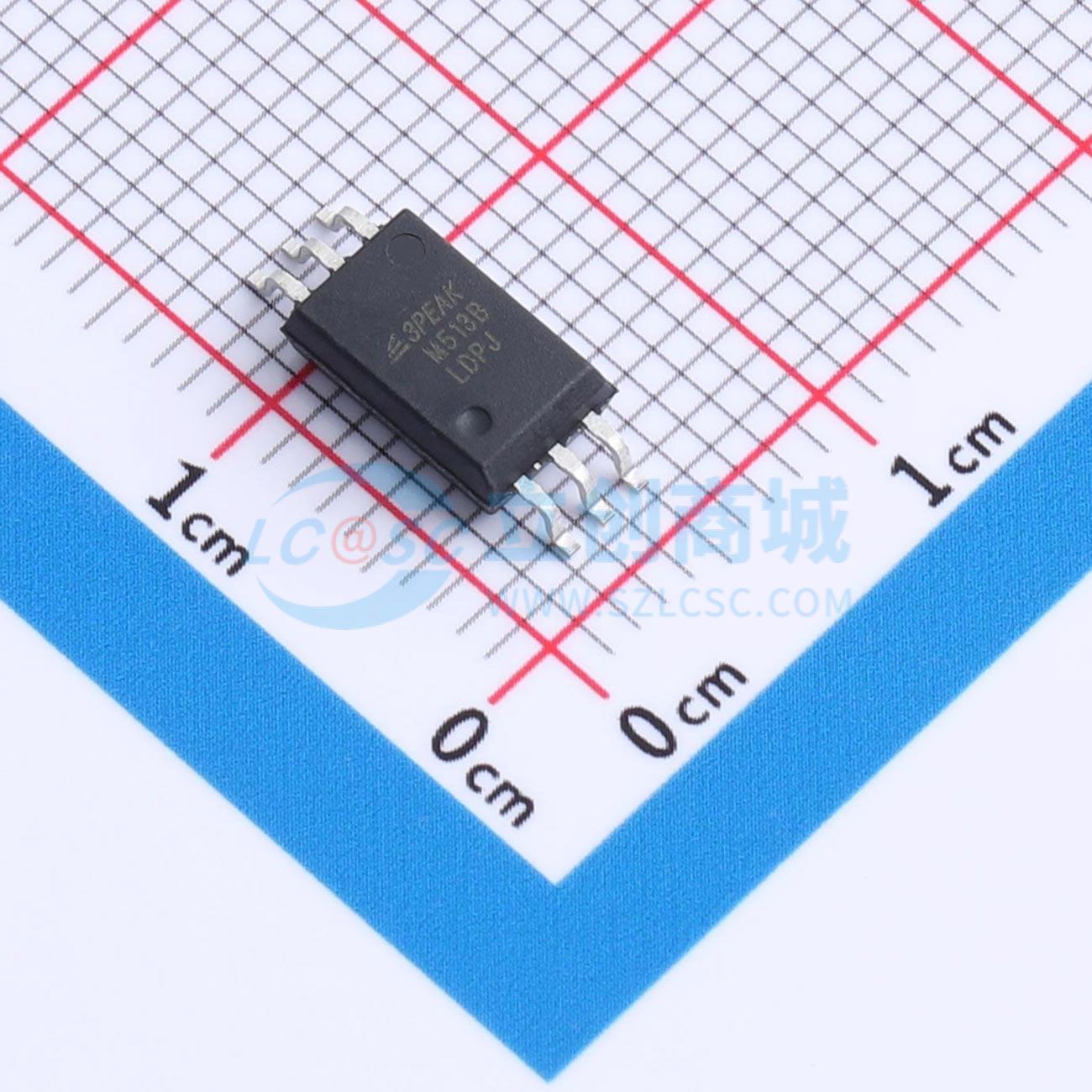

TPM23513B-SOER
4.5-A/5-A,光耦兼容单通道隔离栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道隔离栅极驱动器，适用于IGBT、MOSFET和SiC MOSFET。其输入与工业标准宽体WSOP6封装的光耦合器兼容，驱动能力可支持4.5A源电流和5A灌电流。输出级可承受高达40V的高压，支持最新一代基于IGBT和SiC的应用。该设备在低功耗下提供高电磁抗扰度和低辐射。其隔离通道由双电容二氧化硅（SiO₂）绝缘屏障分隔。专有电流隔离技术支持150 kV/μs共模瞬态抗扰度（CMTI），这对SiC应用尤为关键。输入级模拟具有增强抗噪能力的光电二极管，增强的可靠性可支持高功率工业应用。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM23513B-SOER
- 商品编号
- C45073165
- 商品封装
- WSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥；低边 | |
| 隔离电压(Vrms) | 5700V | |
| 负载类型 | IGBT、MOSFET、SiC | |
| 通道数 | 1 | |
| 输入侧工作电压 | - | |
| 拉电流(IOH) | 4.5A | |
| 灌电流(IOL) | 5A | |
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 8.2ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6.5ns | |
| 传播延迟 tpLH | 54.9ns | |
| 传播延迟 tpHL | 47.4ns | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 10V~40V | |
| 功能特性 | - |
商品概述
TPM23513驱动器是一款适用于IGBT、MOSFET和SiC MOSFET的单通道隔离栅极驱动器。其输入兼容光耦，采用工业标准宽体WSOP6封装。其驱动能力可支持4.5A源电流和5A灌电流。输出级可承受高达40V的高电压，并支持最新一代基于IGBT和SiC的应用。该器件在低功耗下提供高电磁抗扰度和低辐射。其隔离通道由双层电容性二氧化硅绝缘屏障分隔。专有的电隔离技术支持150 kV/μs的共模瞬态抗扰度，这对于SiC应用尤为关键。输入级模拟具有增强抗噪能力的光电二极管。其增强的可靠性可支持高功率工业应用。
商品特性
- 单通道隔离栅极驱动器，输入兼容光耦
- 4.5A源电流/5A灌电流峰值输出能力，轨到轨输出
- 14V 至 40V 输出驱动器电源电压
- 8V 和 12V VCC 欠压锁定选项
- 输入级具备5.7V反向电压处理能力
- 超快输出驱动
- 105ns 传播延迟
- 25ns 延迟匹配
- 35ns 脉冲宽度失真
- 5.7kVRMS 增强隔离等级
- ±150kV/μs 共模瞬态抗扰度
- 工业标准宽体WSOP6封装
- 工作环境温度 TA -40℃ 至 +125℃
- 安全相关认证（进行中）
应用领域
- 工业电机控制驱动器
- 工业电源、不间断电源
- 太阳能逆变器
- 感应加热
