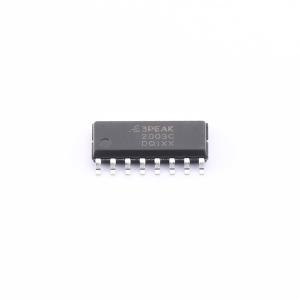

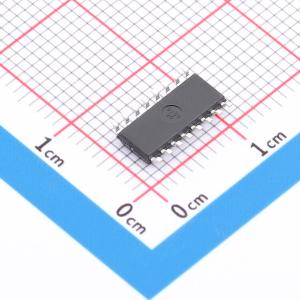

TPM2003C-SO3R
7通道低侧驱动器阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM2003C-SO3R
- 商品编号
- C45073164
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.322678克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+125℃ | |
| 集电极漏电流(Icex) | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 输入电流(on) | - | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 15nA | |
| 输入电容(Ci) | - | |
| 类型 | BJT |
商品概述
TPM2003C是一款高压、大电流的达林顿双极结型晶体管阵列。该器件包含七个通道的低边达林顿NPN晶体管，具有高压输出，并为感性负载集成了续流二极管。单个达林顿NPN双极结型晶体管通道的最大额定灌电流为500 mA。该器件为每个达林顿对配置了2.7 kΩ的串联基极电阻，可直接与TTL或3.3 V/5 V CMOS器件配合工作，并能承受高达30 V的电压。这些晶体管可以并联驱动以获得更高的电流能力。增强的ESD性能提升了系统级可靠性。
商品特性
- 7通道达林顿阵列
- 额定通道电流500 mA
- 低输出阻抗，能效高
- 扩展工作温度范围：TA = -40°C 至 125°C
- 高压输出：50 V
- 兼容TTL、3.3 V至5.0 V逻辑接口
- 集成用于感性负载的续流二极管
- 增强的ESD保护能力超过JESD 22标准 – 2 kV HBM, 1.5 kV CDM
- 提供SOP16和TSSOP16封装
应用领域
- 继电器
- 单极步进和有刷直流电机
- 螺线管和阀门
- LED指示灯
- 逻辑电平转换
