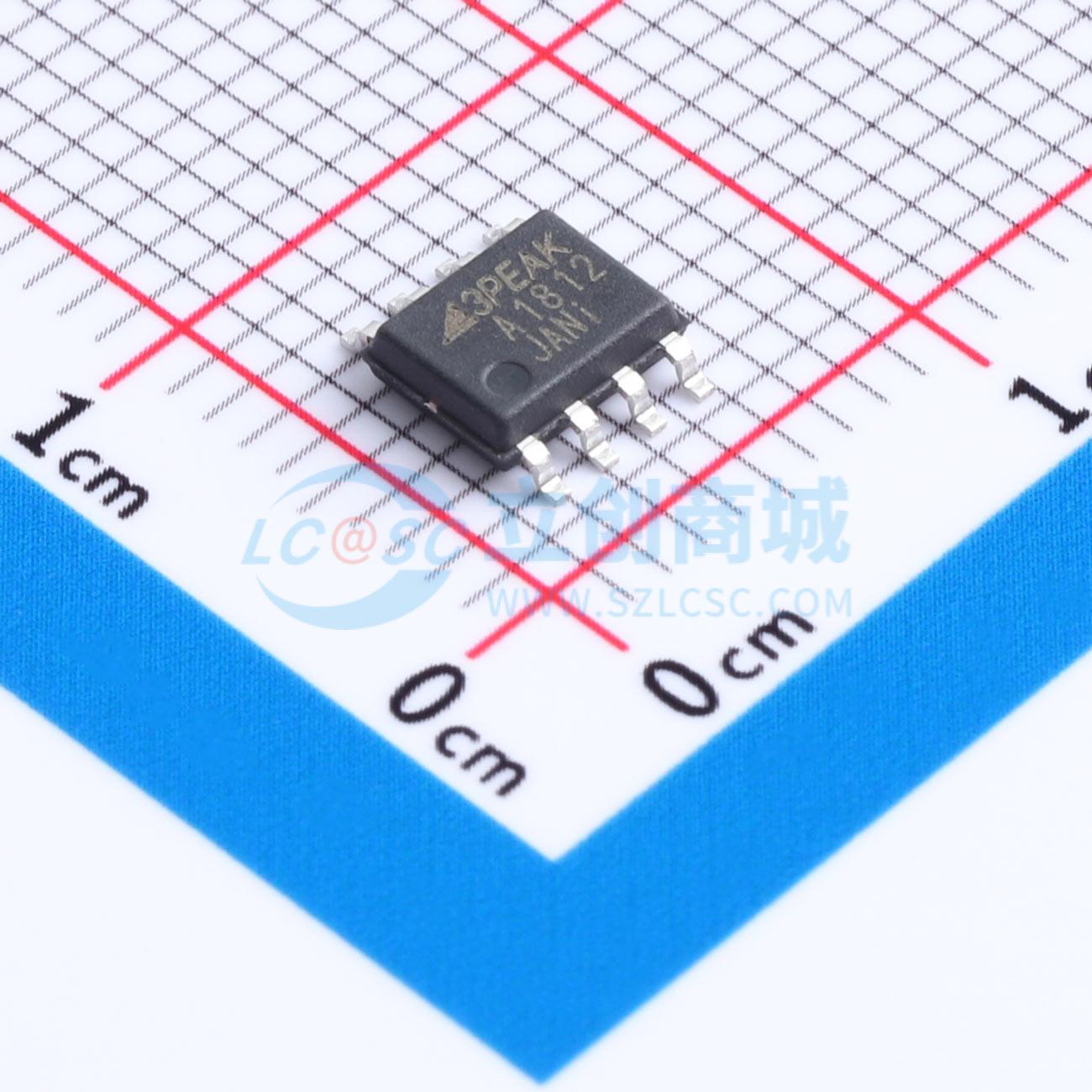

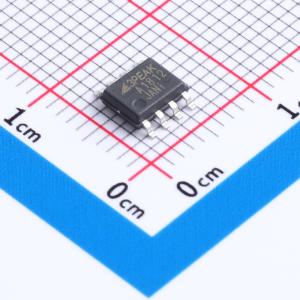

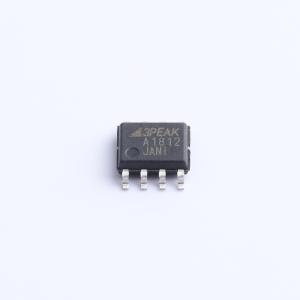

TPA1812-SO1R

30-V, 500-kHz, 高精度、低功耗、零漂移运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一系列微功耗和零漂移放大器，具有最大8μV的低失调电压。该系列为高精度传感应用提供稳定的频率响应，同时也需要低待机功耗。提供轨到轨输入和输出。该系列具有出色的交流性能，带宽为500kHz，压摆率为0.3V/μs，而每个放大器仅消耗55μA的静态电流。
品牌名称: 3PEAK(思瑞浦)
商品型号: TPA1812-SO1R
商品编号: C45073132
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	-
	单电源电压	4V~30V
	双电源电压(Vee~Vcc)	-
	输入失调电压(Vos)	1uV
	输入失调电压温漂(Vos TC)	10nV/℃
	增益带宽积(GBW)	500kHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	0.3V/us

	属性	参数值
	共模抑制比(CMRR)	160dB
	输入电压噪声密度(eN)	50nV/√Hz@1kHz
	输入偏置电流(Ib)	50pA
	静态电流(Iq)	55uA
	输出电流	50mA
	输入失调电流(Ios)	50pA
	工作温度	-40℃~+125℃
	功能特性	零漂移/自动稳零

商品概述

TPA181x 系列是一组微功耗、零漂移运算放大器，其最大失调电压低至 8 μV。该系列为同时要求高精度传感和低待机功耗的应用提供了稳定的频率响应。 TPA181x 系列提供轨到轨输入和输出。该系列具备出色的交流性能，具有 500 kHz 带宽和 0.3 V/μs 压摆率，同时每个放大器仅消耗 55 μA 静态电流。所有型号的工作温度范围均为 -40°C 至 +125°C 的工业温度范围。典型应用电路：V_OUT = (I_LOAD × R_SHUNT) × (R2/R1) + V_REF，当 R3 = R1, R2 = R4, R_SHUNT << R1 时。

商品特性

供电电压：4 V 至 30 V
低功耗：在 25°C 时典型值为 55 μA
低失调电压：在 25°C 时最大值为 ±8 μV
零漂移：±0.01 μV/°C
轨到轨输出
增益带宽积：500 kHz
压摆率：0.3 V/μs

应用领域

电池测试系统
传感器接口
仪器仪表
电机控制
直流电源
