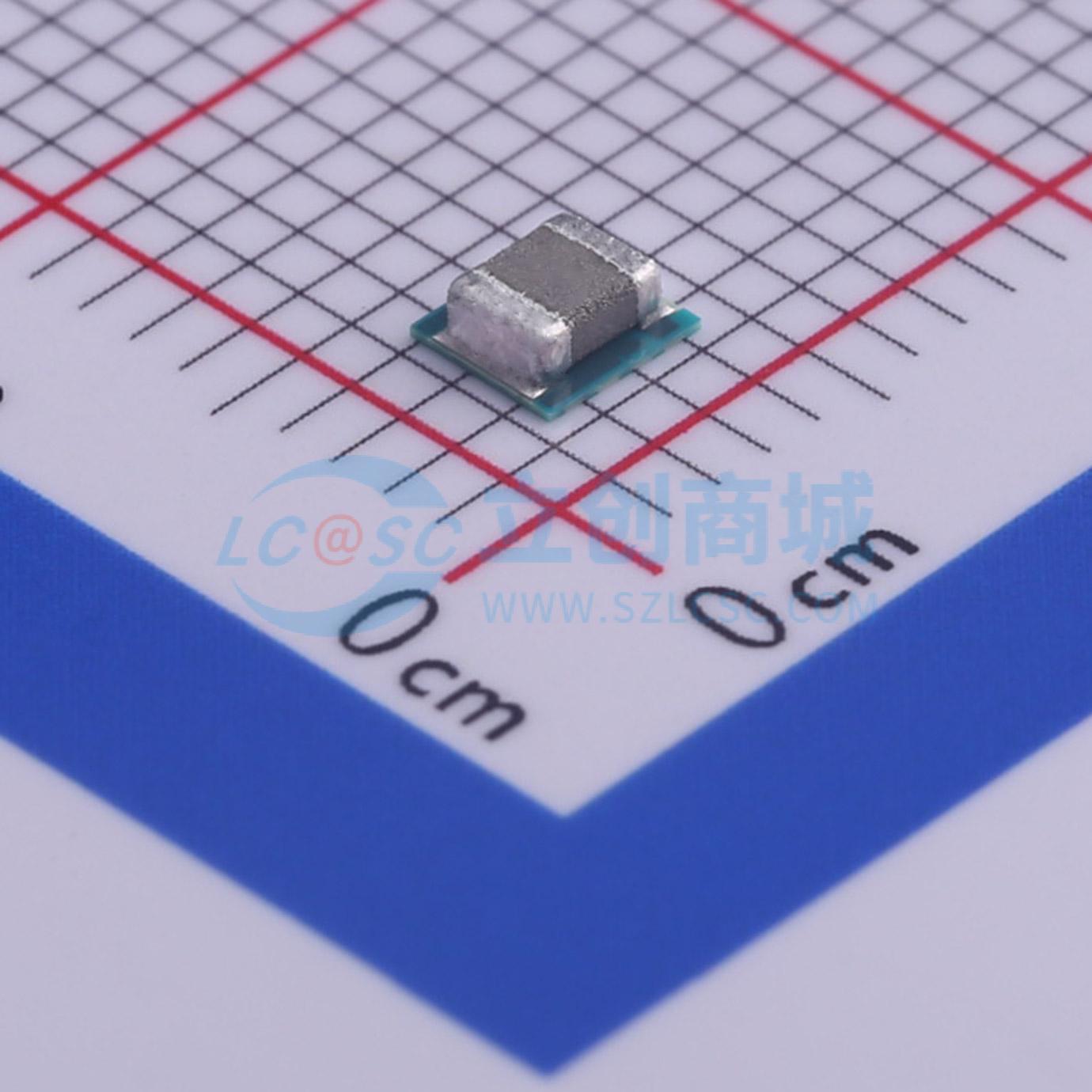

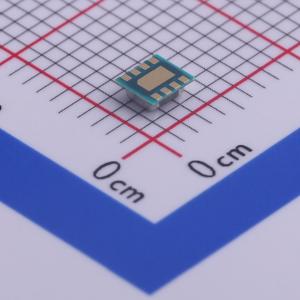

TPS82085SILR
集成电感的高效降压转换器MicroSiP模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS82085 集成感应器的 3A 降压转换器（截面 < 1.3mm）
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS82085SILR
- 商品编号
- C465728
- 商品封装
- USIP-8
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.5V~6V | |
| 输出电压精度 | ±1% | |
| 输出电压(Vout) | 800mV~6V | |
| 输出电流(最大值) | 3A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 17uA | |
| 开关频率 | 2.4MHz | |
| 特性 | 短路保护；过热保护 | |
| 长度 | 2.8mm | |
| 宽度 | 3mm | |
| 高度 | 1.3mm | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 薄型 MicroSiP™ 电源模块
- DCS 控制拓扑
- 效率高达 95%
- 工作静态电流 17 μA
- 工作温度范围：-40℃ 至 125℃
- 打嗝式短路保护
- 输入电压范围：2.5 V 至 6 V
- 输出电压：0.8 V 至输入电压可调
- 具备轻载节能模式
- 100% 占空比实现最低压降
- 输出放电功能
- 电源正常输出信号
- 集成软启动功能，支持预偏置启动
- 过温保护
- 符合 CISPR11 B 级标准
- 2.8 mm x 3.0 mm x 1.3 mm 8 引脚 μABiL 封装
应用领域
- 光模块
- 单板计算机
- 固态硬盘
- 城域数据中心
- 音频/视频控制系统
- 雷达
