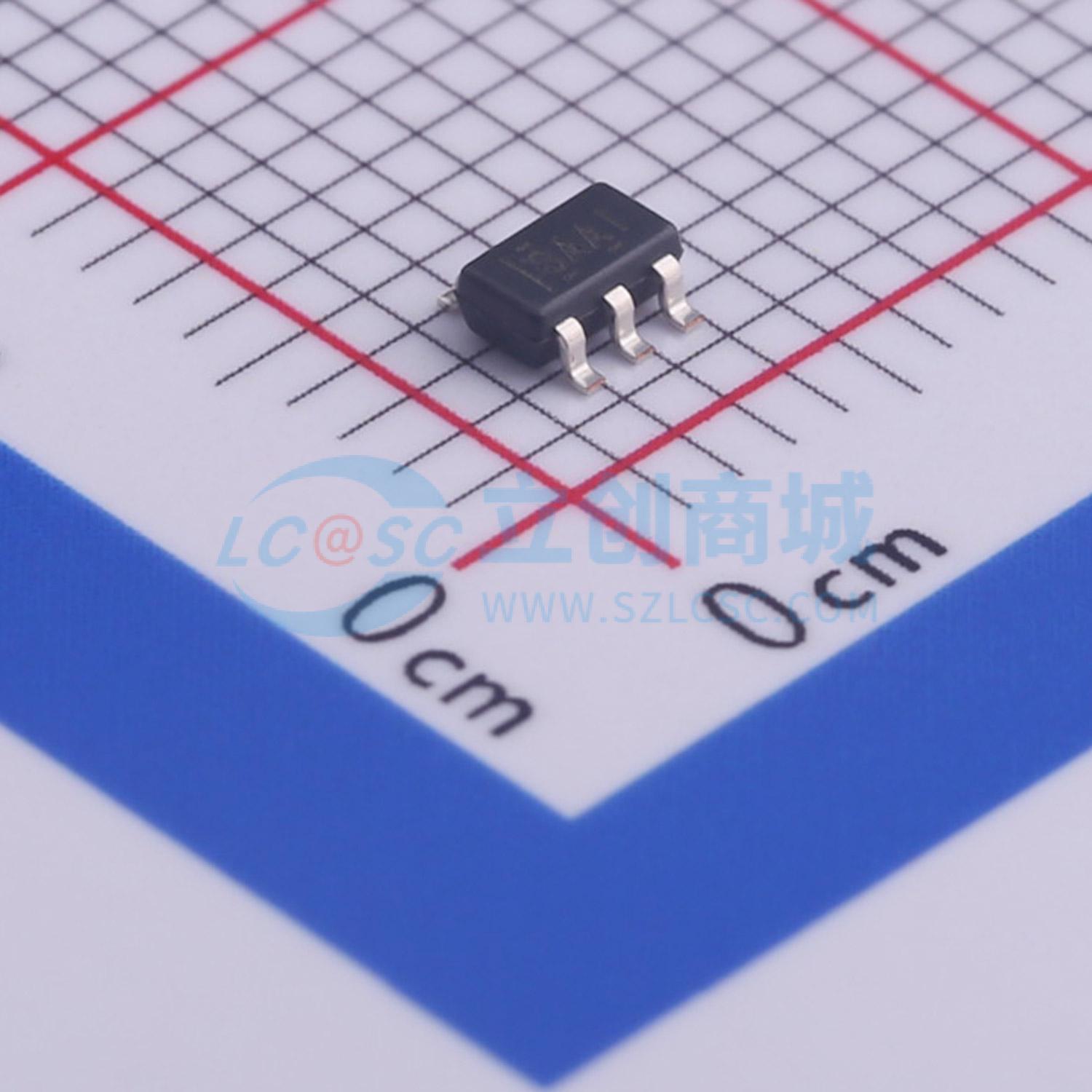

温馨提醒：图片仅供参考，商品以实物为准
SN65LVDS1DBVR
SN65LVDxx 高速差分线驱动器和接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN65LVDS1, SN65LVDS2, 和 SN65LVDT2 设备是单通道、低电压、差分线驱动器和接收器。它们符合 TIA/EIA-644 标准，并提供最小 247mV 的差分输出电压到 100Ω 负载。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS1DBVR
- 商品编号
- C465731
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 1 | |
| 接收器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~3.6V | |
| 数据速率 | 630Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS |
商品概述
SN65LVDS1、SN65LVDS2和SN65LVDT2设备是单通道、低电压、差分线路驱动器和接收器，采用小外形晶体管封装。输出符合TIA/EIA - 644标准，在驱动器最高630 Mbps和接收器最高400 Mbps的信号速率下，向100 Ω负载提供最小247 mV的差分输出电压幅度。 当SN65LVDS1设备与LVDS接收器（如SN65LVDT2）在点对点连接中使用时，数据或时钟信号可以在印刷电路板走线或电缆上以非常高的速率传输，同时具有非常低的电磁辐射和功耗。其封装、低功耗、低EMI、高ESD耐受性和宽电源电压范围使其非常适合电池供电的应用。 SN65LVDS1、SN65LVDS2和SN65LVDT2设备的工作温度范围为 - 40℃至85℃。
