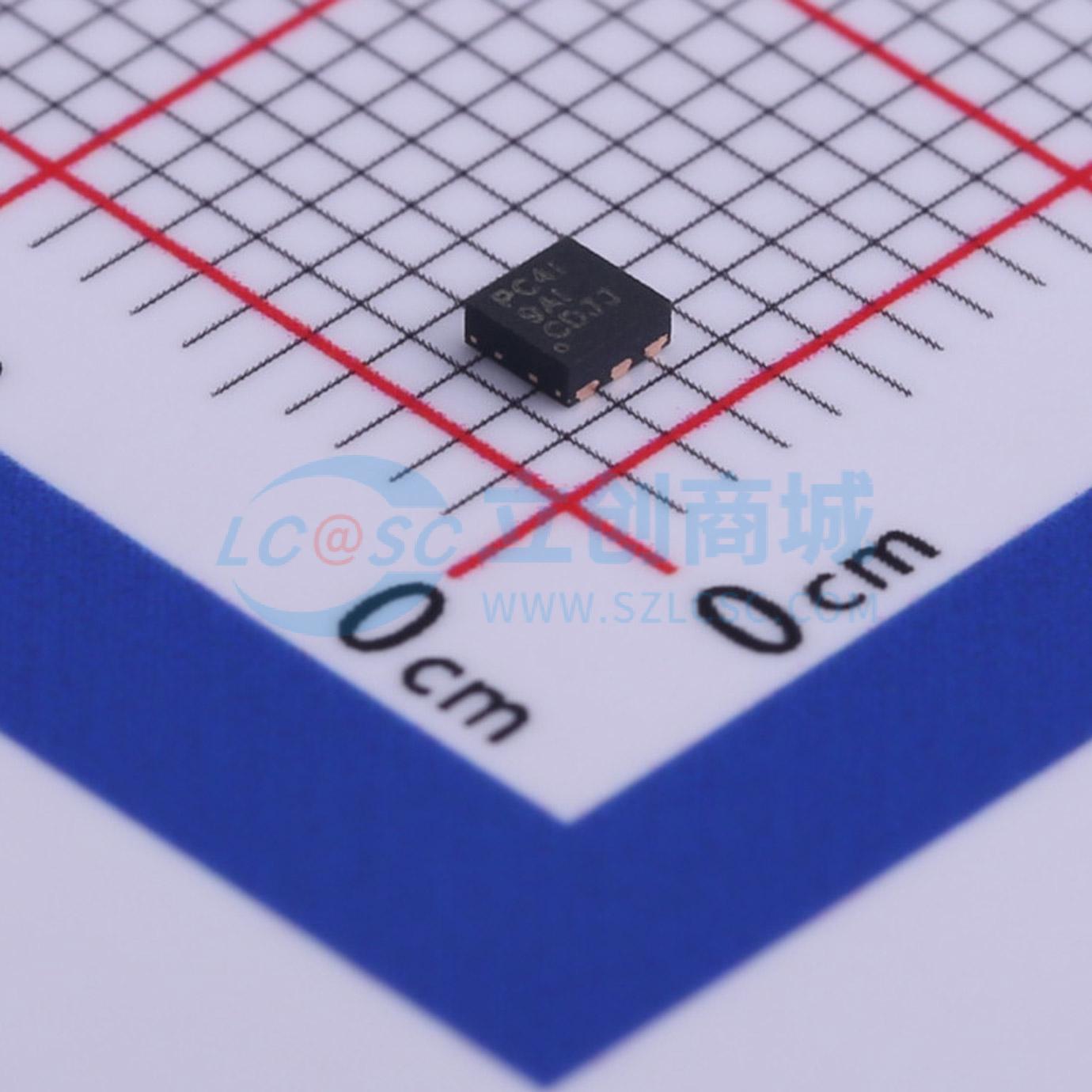

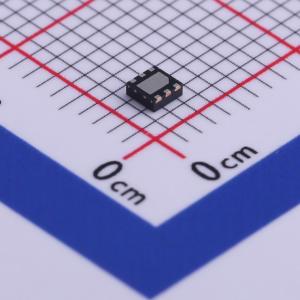

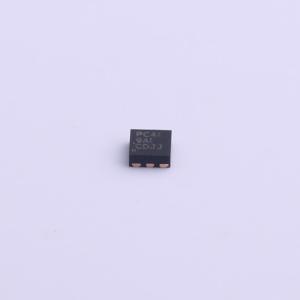

温馨提醒：图片仅供参考，商品以实物为准
TPS61291DRVR
低静态电流升压转换器带旁路模式
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61291 是一款低静态电流升压转换器,具有旁路模式。在旁路模式下,设备提供从输入到系统的直接路径,允许低功耗微控制器（如 MSP430）直接从单个 3V Li-MnO2 电池或双碱性电池单元运行。在升压模式下,设备提供一个调节的输出电压（例如 3.3V）,用于为系统组件供电。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61291DRVR
- 商品编号
- C464809
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5V | |
| 输出电压 | 3V；2.5V；3.3V | |
| 输出电流 | 700mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 5.7uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS61291是一款升压转换器，具备引脚可选输出电压和集成旁路模式。在旁路操作中，该器件可提供从输入到系统的直接通路，使如MSP430等低功耗微控制器（MCU）能直接由单节3V锂二氧化锰（Li-MnO₂）电池或双节碱性电池供电运行。
商品特性
- 输入电压范围：0.9V至5V
- 20mA负载下的启动电压：1.5V
- 引脚可选输出电压：3.3V、3V、2.5V
- 旁路模式下典型静态电流：15nA
- 升压模式下典型静态电流：5.7μA
- 从VIN到VOUT的旁路开关，3.3V输出电压、1.8V输入电压时，输出电流变化量（ΔIout）>200mA
- 内部反馈分压器断开（旁路模式）
- 受控旁路转换可防止电池出现反向电流
- 轻载时具备省电模式
- 过温保护
- 冗余过压保护
- 2mm x 2mm SON 6引脚小型封装
应用领域
- 计量（燃气表、水表、智能电表）
- 遥控器
- 家庭安全/家庭自动化
- 单节3V锂二氧化锰电池或两节1.5V碱性电池供电的应用
