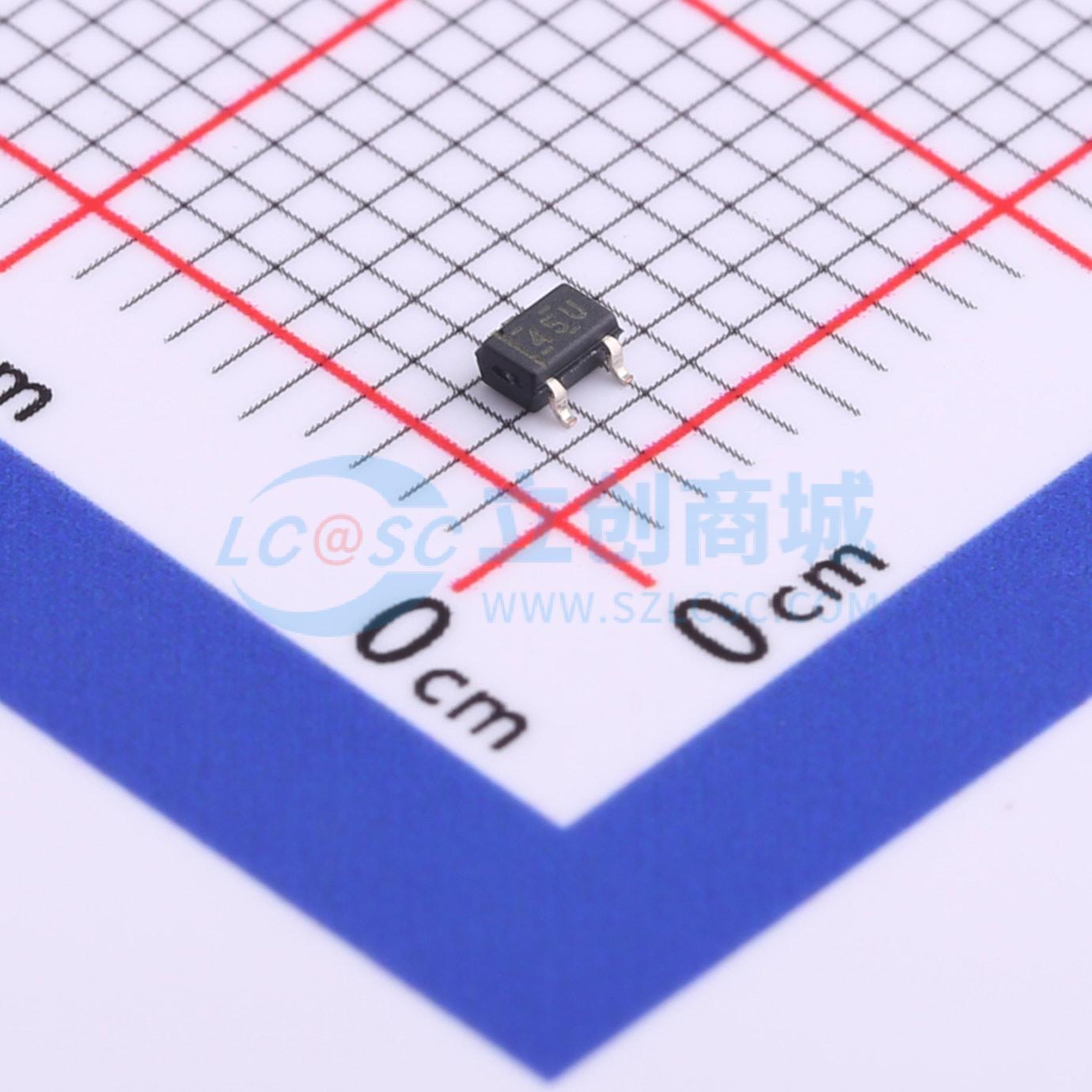

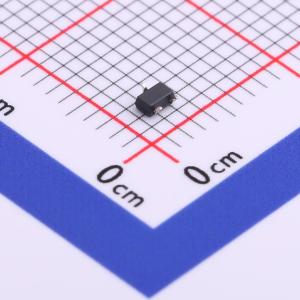

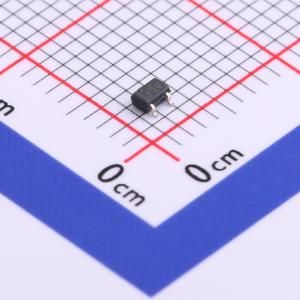

温馨提醒：图片仅供参考，商品以实物为准
TPD2E007DCKR
双向 13V 4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD2E007 适用于交流信号数据接口的双通道 10pF、±13V、±8kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD2E007DCKR
- 商品编号
- C464811
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 170W@8/20us | |
| 击穿电压 | 14V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
该器件是一款基于瞬态电压抑制器（TVS）的静电放电（ESD）保护器件，旨在为广泛的便携式和工业应用提供系统级ESD解决方案。背对背二极管阵列可实现交流耦合或负向数据传输（音频接口、LVDS、RS - 485、RS - 232等），且不影响信号完整性。该器件的ESD保护性能超过IEC 61000 - 4 - 2（4级）标准，当放置在连接器附近时，非常适合为内部IC提供系统级ESD保护。
TPD2E007提供4凸点PicoStar和3引脚SOT（DGK）两种封装。PicoStar封装（YFM）的封装高度仅为0.15 mm（最大值），推荐用于对封装高度有严格要求的超节省空间应用。PicoStar封装可用于嵌入式PCB板应用或表面贴装应用。行业标准的SOT封装为传统设计提供了简单直接的电路板布局选项。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±8 kV IEC 61000 - 4 - 2接触放电
- ±15 kV IEC 61000 - 4 - 2空气间隙放电
- IEC 61000 - 4 - 5浪涌保护
- 4.5 A峰值脉冲电流（8/20 μs脉冲）
- IO电容15 pF（最大值）
- 低至50 nA的泄漏电流
- 节省空间的PicoStar和SOT封装
应用领域
- 手机
- 音频接口连接
- 消费电子产品（DVR、机顶盒、电视）
- 工业接口（RS - 232、RS - 485、RS - 422、LVDS）
