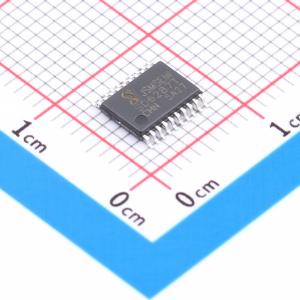

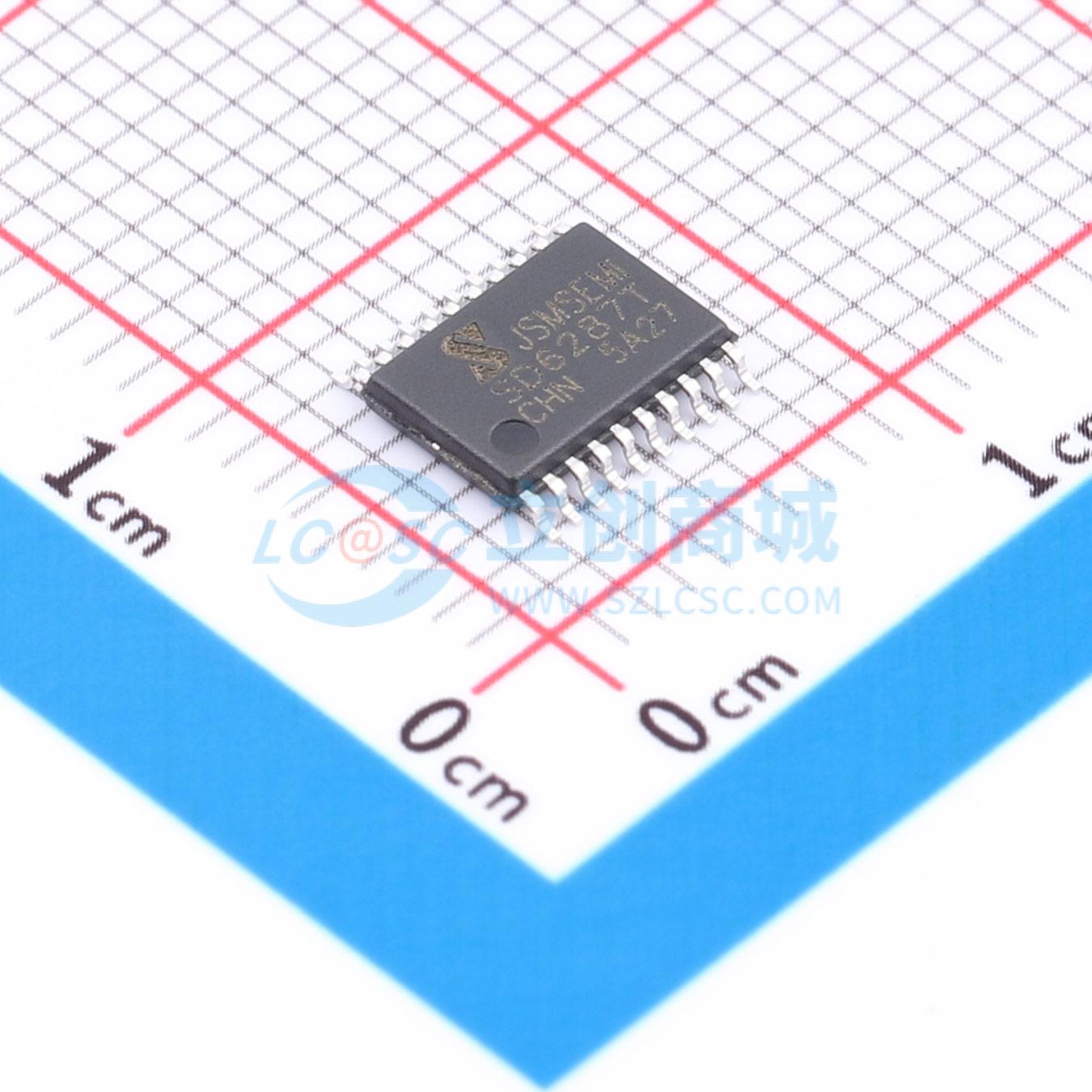

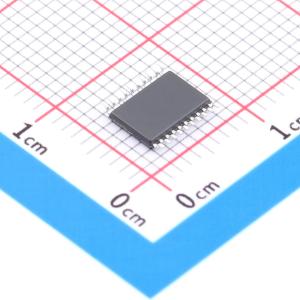

SD6287T实物图
  • SD6287T商品缩略图
  • SD6287T商品缩略图
  • SD6287T商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SD6287T

250V集成BSD三相桥高同相低反相栅极驱动芯片

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
一款高压、高速功率MOSFET高低侧驱动芯片,采用高低压兼容工艺使得高低侧栅驱动电路可以单芯片集成。具有独立的高侧和低侧参考输出通道。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出具有大电流脉冲能力,和防直通的死区逻辑。浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达250V。有TSSOP20和QFN24封装,可以在 -40°C至125°C温度范围内工作。U3315/EG2133/CS57201
品牌名称
JSMSEMI(杰盛微)
商品型号
SD6287T
商品编号
C44606226
商品封装
TSSOP-20​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边;高边;三相
负载类型MOSFET
驱动通道数6
灌电流(IOL)1.5A
拉电流(IOH)1A
工作电压5V~20V
上升时间(tr)40ns
属性参数值
下降时间(tf)15ns
传播延迟 tpLH150ns
传播延迟 tpHL120ns
工作温度-40℃~+125℃
输入高电平(VIH)2.5V
输入低电平(VIL)800mV
静态电流(Iq)700uA
功能特性内置自举二极管;交错导通保护;死区时间控制

商品概述

SD6287是一款高压、高速功率MOSFET高低侧驱动芯片,采用高低压兼容工艺,使得高侧和低侧栅极驱动电路可以集成在单颗芯片上。它具有独立的高侧和低侧参考输出通道。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出级具备大电流脉冲能力和防直通的死区逻辑。该芯片的浮动通道可用于驱动高侧N沟道功率MOSFET,其浮地通道最高工作电压可达250V。SD6287T采用TSSOP20封装,SD6287Q采用QFN24封装,工作温度范围为-40℃ 至 125℃。

商品特性

  • 支持自举工作的浮地通道
  • 集成自举二极管
  • 最高工作电压为 +250V
  • dV/dt耐受能力可达 +50V/ns
  • 兼容3.3V/5V输入逻辑
  • Vs负偏压能力达 -9V
  • 栅极驱动电压范围5V至20V
  • 高侧和低侧均集成欠压锁定电路
  • 欠压锁定正向阈值为4.5V
  • 欠压锁定负向阈值为4.3V
  • 具备防直通死区逻辑
  • 死区时间设定为200ns
  • 开通/关断传输延时Ton/Tof均为150ns
  • 延迟匹配时间小于50ns
  • 工作温度范围 -40~125℃
  • 输出级拉电流/灌电流能力分别为1.0A/1.5A
  • 符合RoHS标准

应用领域

  • 电机控制
  • 空调/洗衣机
  • 通用逆变器
  • 微型逆变器驱动
