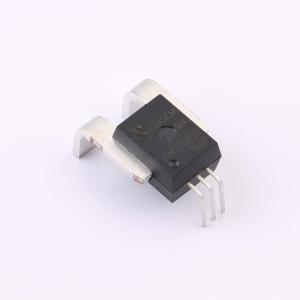

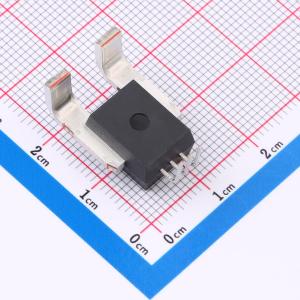

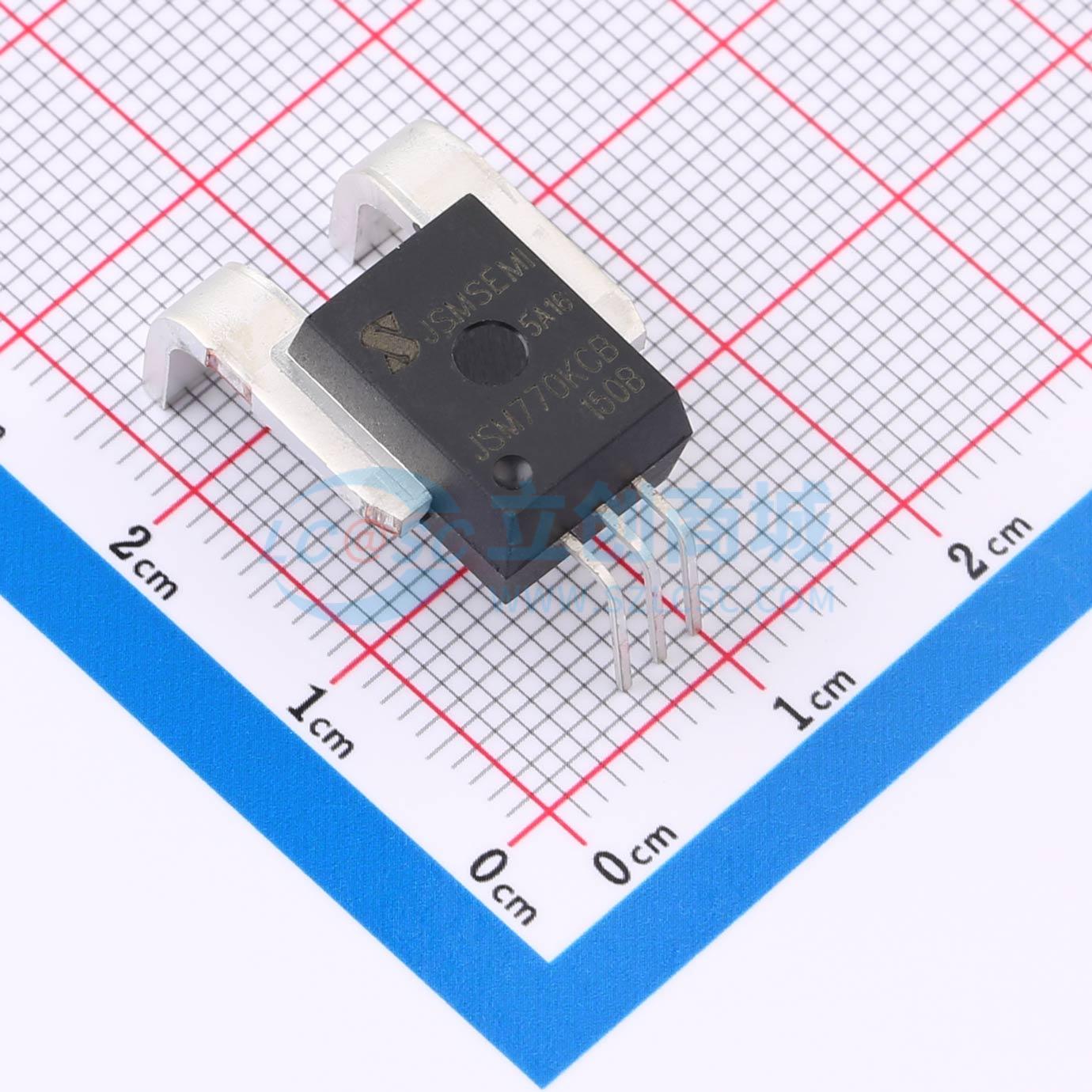

ACS770KCB-150B-PFF-T-JSM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SACS770系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。在兼具0-200A大电流量程范围的同时，SACS770还可以做到-40℃ ~ 125℃全温范围内典型灵敏度温漂 ± 0.2%的性能指标。
品牌名称: JSMSEMI(杰盛微)
商品型号: ACS770KCB-150B-PFF-T-JSM
商品编号: C44606299
商品封装: PFF
包装方式: 管装
商品毛重: 6.2825克(g)

商品参数

商品概述

SACS770系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和DC - DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。在兼具0 - 200A大电流量程范围的同时，SACS770还可以做到 - 40℃ ~ 125℃全温范围内典型灵敏度温漂 ± 0.2%的性能指标。为高精度、高性能电流检测市场提供了全新的解决方案。SACS770系列芯片内部集成磁芯封装，并且初级导体与传感电路隔离性能高达4800VAC，从而使其可以适应强电磁、高隔离的电流检测环境。

商品特性

大电流、高精度
0 - 200A电流检测
零点温漂：±5mV
灵敏度总误差：±1%
典型灵敏度温漂：±0.2%
线性度误差：±0.2%
高带宽、高响应
典型带宽250kHz
典型响应时间1.5μs
兼容3.3V/5V供电
高抗扰、强隔离
内部集成磁环有效抵抗杂散磁场干扰
隔离耐压（VISO）：4800VAC

应用领域

光伏逆变器
工业变频
商用空调
充电桩
电焊机
平衡车
UPS

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±150A
	工作电压	5V
	隔离电压(Vrms)	4800Vrms
	灵敏度	13.33mV/A

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	250kHz
	电流端电阻	51mΩ
	响应时间(tr)	1.5us
	双向电流检测	支持
