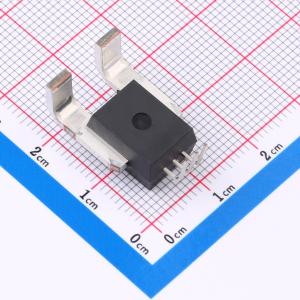

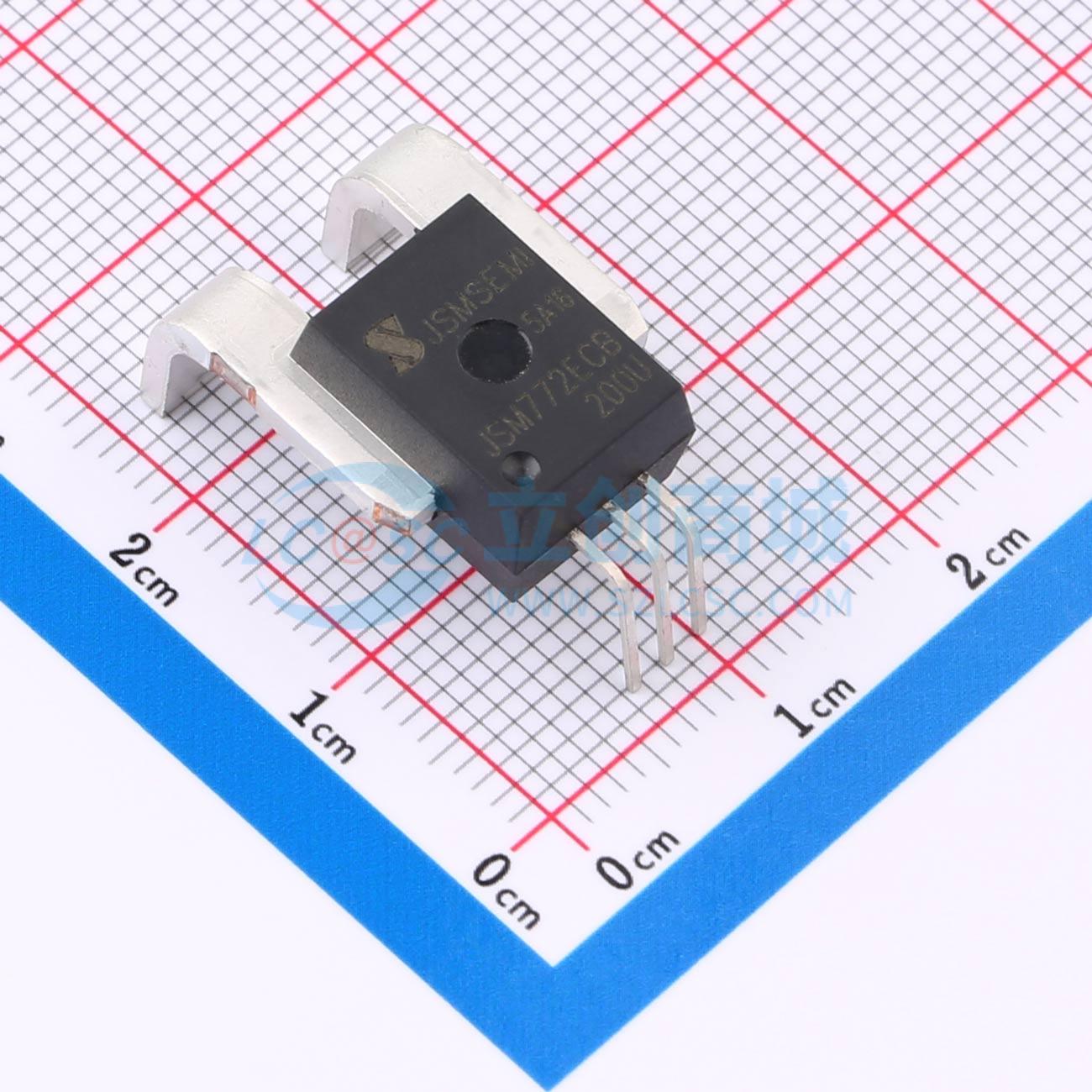

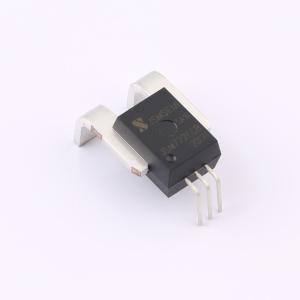

ACS772ECB-200U-PFF-T-JSM

ACS772系列是基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。 ACS772由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（[0.12mΩ]）电流导体路径（位于模具表面附近）组成。流经此导体路径的外加电流会产生磁场，芯片将其转换为与输入电流成比例的电压信号输出。 ACS772输出电压由低偏移、斩波稳定的BCD霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径（从引脚4到引脚5）时，芯片的输出具有正斜斜率(>VOQ)。该传导路径的内部电阻典型值为120μΩ，可实现低耗能。导电路径的端子（引脚4和引脚5）与信号端（引脚1至3）电气隔离，使得ACS772电流传感器模组可在电流检测应用中使用，而无需使用其他昂贵的隔离技术。 ACS772系列所有引脚均镀锡，封装材料不含铅，符合RoHS标准。

• 快速的输出阶跃响应时间：4μs
• 单电源供电：4.5 - 5.5V
• 65kHz信号带宽
• 零磁滞
• 内部导体电阻: 120μΩ
• 输出电压2.5V或50%VCC
• 极其稳定的静态输出电压
• 工作温度：-40℃ ~ 125℃
• 检测范围：±50A，±100A，±150A，±200A
• 安规相关认定：（UL Ready）介电强度：4800Vrms 1min，隔离工作电压：990VDC or VPK，680Vrms，电气间隙：5.2mm，爬电距离：7.2mm
• 封装形式：CB - 2 - 3

• UPS（不间断电源）
• 电机相位和轨电流检测
• 直流电源
• 过流保护
• 中低功率变频器电流检测
• 充电器和转换器
