温馨提醒：图片仅供参考，商品以实物为准

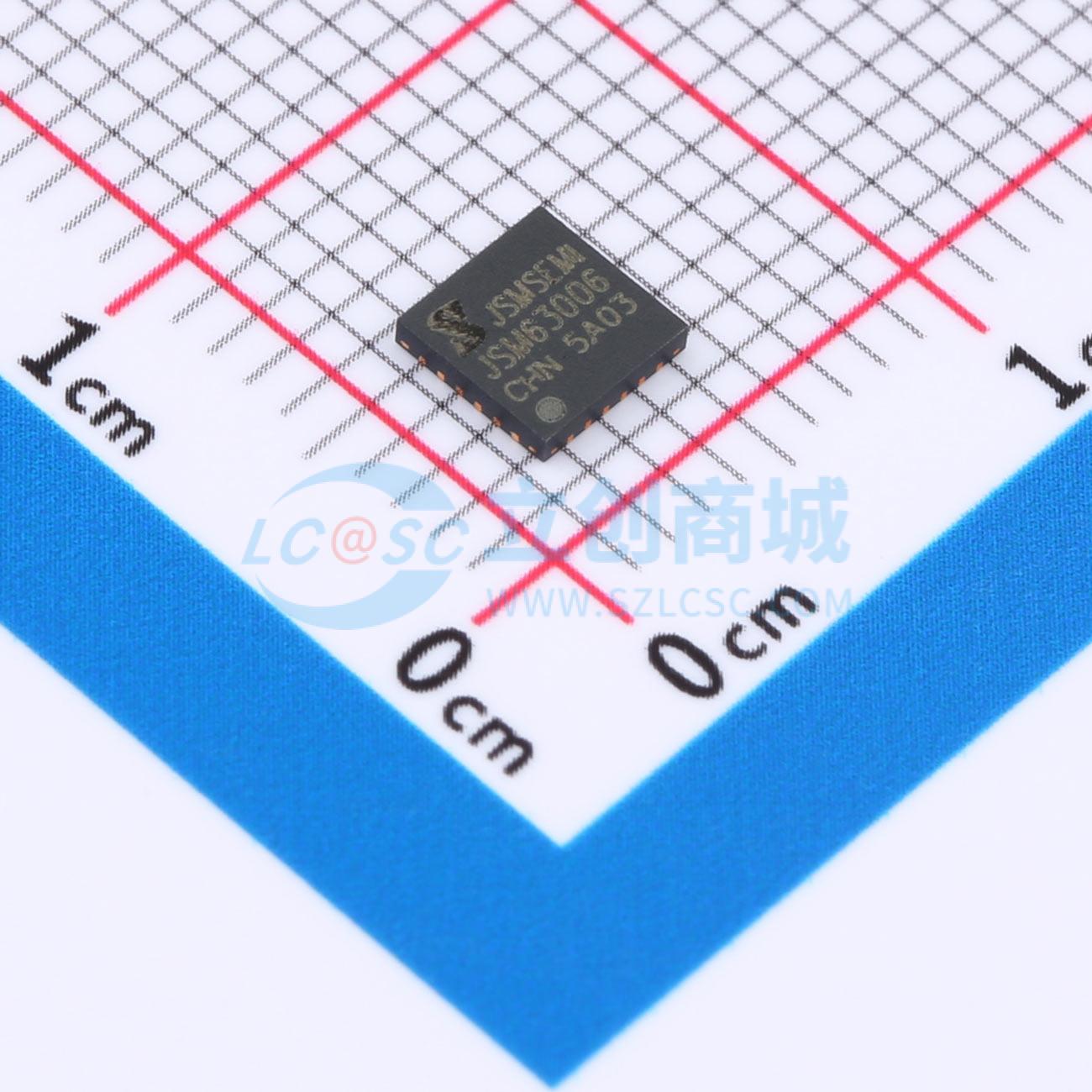

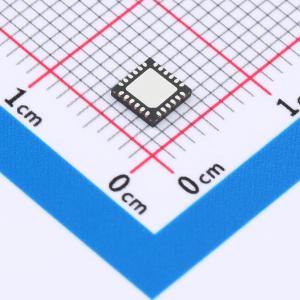

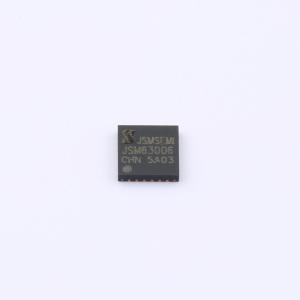

SBD63006MUV-E2
SBD63006MUV-E2
- 描述
- BD63006是一款三相无刷电机驱动器，额定电源电压33V，额定输出电流1.5A。使用外部霍尔传感器换向，通过输入PWM控制信号产生PWM驱动信号。电源可以使用12V或24V，内部集成各种控制和保护功能，使其适用于各种用途。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SBD63006MUV-E2
- 商品编号
- C44606229
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~28V | |
| 导通电阻 | 800mΩ | |
| 静态电流(Iq) | 1.7mA | |
| 工作温度 | -40℃~+105℃ |
商品概述
BD63006是一款三相无刷电机驱动器，额定电源电压33V，额定输出电流1.5A。使用外部霍尔传感器换向，通过输入PWM控制信号产生PWM驱动信号。电源可以使用12V或24V，内部集成各种控制和保护功能，使其适用于各种用途。由于采用了小型封装，因此可用于小直径电机。
商品特性
- 内置120°换向逻辑电路
- 低阻抗DMOS输出
- PVWM控制模式(下侧臂开关)
- 内置节电电路
- 正/反转功能
- 短刹车功能
- FG输出(1FG/3FG转换)
- 内置的限流保护电路(CL)，过热保护(TSD)，过流保护(OCP)，欠压保护(UVLO)，过压保护(OVLO)，电机锁死保护(MLP)
应用领域
- OA机器
- 自动化设备
- 机器人
