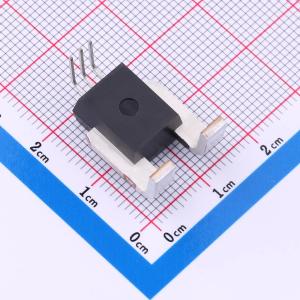

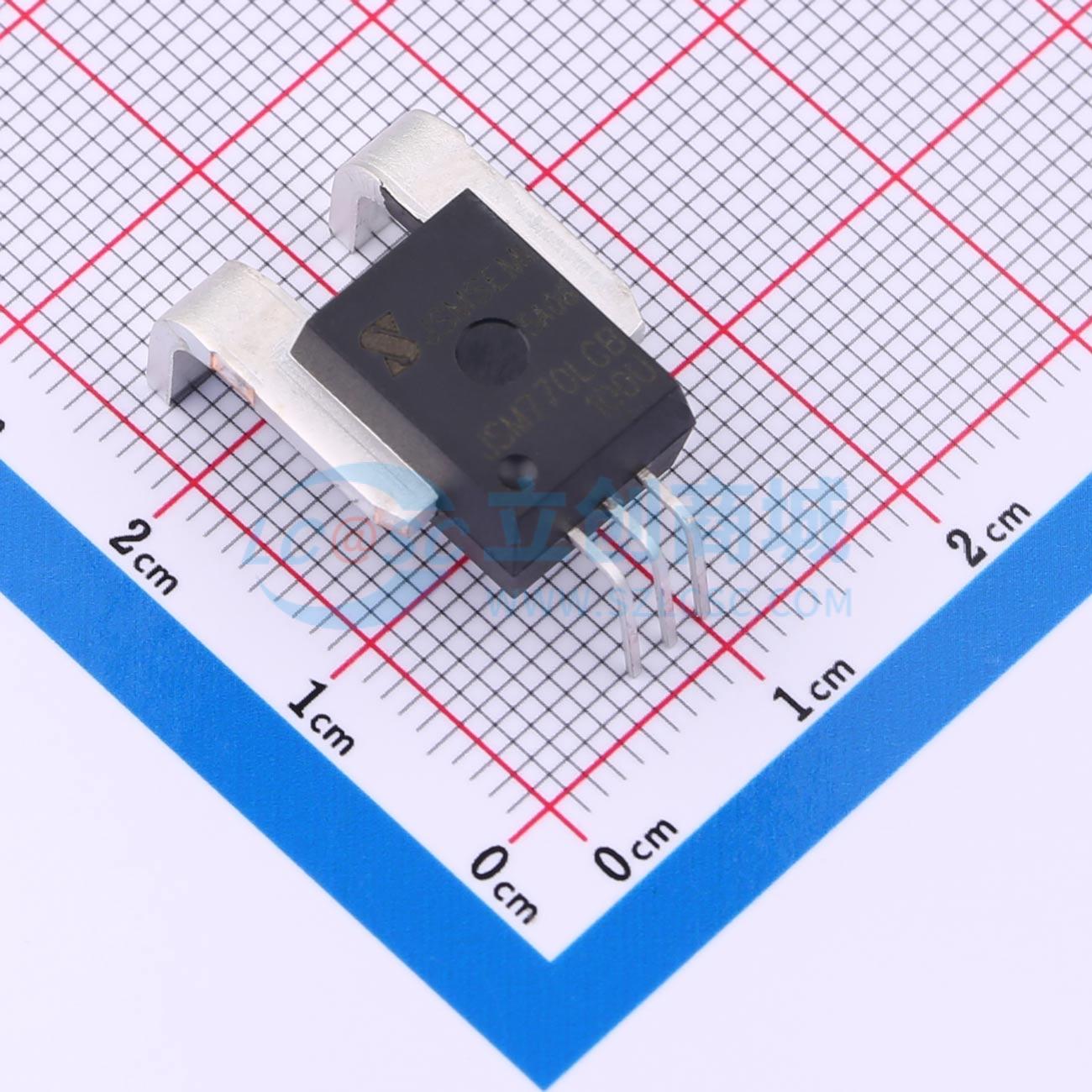

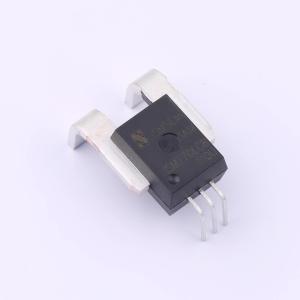

ACS770LCB-100U-PFF-T-JSM

250kHz开环式高精度线性电流传感器

描述: ACS770系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。在兼具0-200A大电流量程范围的同时，ACS770还可以做到 -40 °C ~ 125 °C全温范围内典型灵敏度温漂 ±0.2%的性能指标。为高精度、高性能电流检测市场提供了全新的解决方案。ACS770系列芯片内部集成磁芯封装，并且初级导体与传感电路隔离性能高达 4800 VAC，从而使其可以适应强电磁、高隔离的电流检测环境。
品牌名称: JSMSEMI(杰盛微)
商品型号: ACS770LCB-100U-PFF-T-JSM
商品编号: C44606298
商品封装: PFF
包装方式: 管装
商品毛重: 6.295克(g)

商品参数

商品概述

ACS770系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了经济且精确的解决方案，广泛应用于工业、商业和通信系统中的电流检测。该产品可用于电机控制、负载检测与管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护以及中低功率变频器电流检测等应用。该系列在提供0-200A大电流量程的同时，还能在-40℃ ~ 125℃的全温度范围内实现典型灵敏度温漂±0.2%的性能指标，为高精度、高性能电流检测市场提供了新的解决方案。该系列芯片采用内部集成磁芯封装，初级导体与传感电路之间的隔离耐压高达4800VAC，使其能够适应强电磁、高隔离的电流检测环境。

商品特性

大电流、高精度：0-200A电流检测
零点温漂：±5mV
灵敏度总误差：±1%
典型灵敏度温漂：±0.2%
线性度误差：±0.2%
高带宽、高响应：典型带宽250kHz，典型响应时间1.5μs
兼容3.3V / 5V供电
高抗扰、强隔离
内部集成磁环，有效抵抗杂散磁场干扰
隔离耐压：4800VAC

应用领域

光伏逆变器
工业变频
商用空调
充电桩
电焊机
平衡车
UPS

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	0A~100A
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	4800Vrms
	灵敏度	40mV/A

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	250kHz
	响应时间(tr)	1.5us
	双向电流检测	不支持
	功能特性	过流保护；欠压锁定
