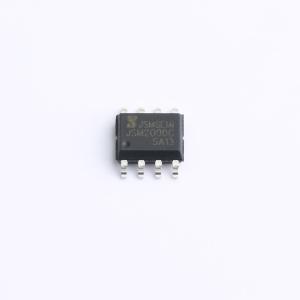

LTC7001IMSE-JSM

250V快速高压侧NMOS静态开关驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LTC7001是一款快速、高压侧N沟道MOSFET栅极驱动器，采用高达250V的输入电压工作。该器件可以实现一个负责全面增强外部N沟道MOSFET开关的充电结构，因而使其能够无限期地保持导通。其强大的驱动器能够容易地以非常短的转换时间驱动大的栅极电容，从而使之非常适合高频开关应用或者要求快速接通和/或关断时间的静态开关应用。LTC7001采用SOP-8封装，可以在-40°C至125°C温度范围内工作。
品牌名称: JSMSEMI(杰盛微)
商品型号: LTC7001IMSE-JSM
商品编号: C44606290
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.5076克(g)

商品参数

商品概述

LTC7001是一款快速、高压侧N沟道MOSFET栅极驱动器，可在高达250V的输入电压下工作。该器件采用负责全面增强外部N沟道MOSFET开关的充电结构，使其能够无限期地保持导通状态。其强大的驱动器能够以极短的转换时间轻松驱动大栅极电容，非常适合高频开关应用或要求快速接通和/或关断时间的静态开关应用。该器件采用SOP-8封装，工作温度范围为 -40℃ 至 125℃。

商品特性

宽工作输入电压范围：最高250V
针对快速导通和关断通道，具有150ns传输延迟
内置高压侧充电电路，可实现 100% 占空比
可调导通占空比
栅极驱动器电源电压范围为4.5V至20V
输入电压过压闭锁
驱动器电源VCC欠压闭锁
欠压锁定正向阈值4.2V
欠压锁定负向阈值4V
兼容3.3V、5V和15V输入逻辑
TS负压耐受能力达-9V
宽工作温度范围 -40℃ ~ 125℃
输出级拉电流/灌电流能力为290mA/600mA
符合RoHS标准的SOP-8(S)封装

应用领域

高边开关控制器
静态开关驱动器
负载和电流开关驱动器
电子阀驱动器
高频高压侧栅极驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET
	驱动通道数	-
	灌电流(IOL)	600mA
	拉电流(IOH)	290mA
	工作电压	5V~20V
	上升时间(tr)	70ns

	属性	参数值
	下降时间(tf)	30ns
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	120uA
	功能特性	充电泵升压
