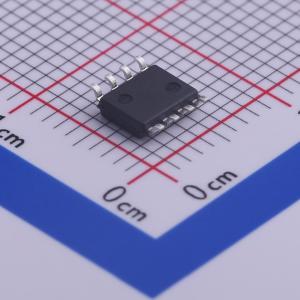

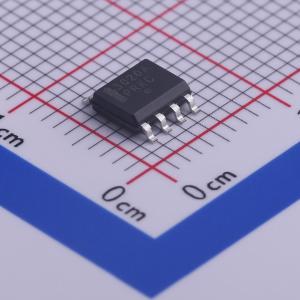

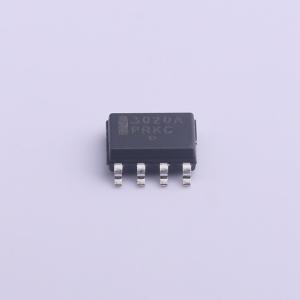

温馨提醒：图片仅供参考，商品以实物为准
NCP3020ADR2G
300/600 kHz 同步降压控制器
- 描述
- NCP3020是一款300/600kHz同步降压控制器,具有内部栅极驱动器和300kHz（NCP3020A）或600kHz（NCP3020B）振荡器。该控制器还具有外部补偿的跨导误差放大器和内部软启动功能。保护特性包括无损电流限制、短路保护、输出过压保护、输出欠压保护和输入欠压锁定。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP3020ADR2G
- 商品编号
- C457728
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~28V | |
| 输出电压 | - | |
| 输出电流 | 10A | |
| 开关频率 | 300kHz~600kHz | |
| 工作温度 | -40℃~+140℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 13mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
NCP3020是一款PWM器件，设计用于在宽输入范围内工作，能够产生低至0.6 V的输出电压。NCP3020提供集成栅极驱动器和内部设定的300 kHz（NCP3020A）或600 kHz（NCP3020B）振荡器。NCP3020还具备外部补偿跨导误差放大器和内部固定软启动功能。保护特性包括无损电流限制和短路保护、输出过压保护、输出欠压保护以及输入欠压锁定。NCP3020目前采用SOIC - 8封装。 NCP3020A/B作为300/600 kHz、电压模式、脉宽调制（PWM）同步降压转换器工作。它驱动高端和低端N沟道功率MOSFET。NCP3020集成了一个内部升压电路，由升压钳位和升压二极管组成，为高端MOSFET栅极驱动器提供电源电压。NCP3020还集成了多项保护特性，包括输入欠压锁定（UVLO）、输出欠压（OUV）、输出过压（OOV）、可调高端电流限制（ISET和ILIM）以及热关断（TSD）。 运算跨导放大器（OTA）从Vout提供高增益误差信号，该信号与内部1.5 V峰 - 峰值斜坡信号进行比较，通过PWM比较器设置占空比转换器。在经过非重叠时间后，时钟周期的正沿进入PWM比较器和触发器，从而使高端开关导通。当调制器斜坡信号达到误差放大器设定的阈值电平，触发PWM比较器输出时，高端开关关闭。栅极驱动器级在高端和低端MOSFET栅极驱动之间设置了固定的非重叠时间，以防止功率MOSFET发生交叉导通。 该器件包含内部上电复位（POR）和输入欠压锁定（UVLO）功能，在VCC达到各自的预定义电压电平（典型值4.3 V）之前，禁止内部逻辑和输出级工作。 一旦VCC超过UVLO上升阈值，器件开始启动过程。在400 μs延迟后开始闭环软启动，在此期间对升压电容充电，并设置电流限制阈值。
商品特性
- 输入电压范围：4.7 V至28 V
- 300 kHz工作频率（NCP3020B - 600 kHz）
- 0.6 V内部参考电压
- 内部编程6.8 ms软启动（NCP3020B – 4.4 ms）
- 电流限制和短路保护
- 带外部补偿的跨导放大器
- 输入欠压锁定
- 输出过压和欠压检测
- 适用于汽车及其他需要场地和变更控制应用的NCV前缀
- 这是一款无铅器件
