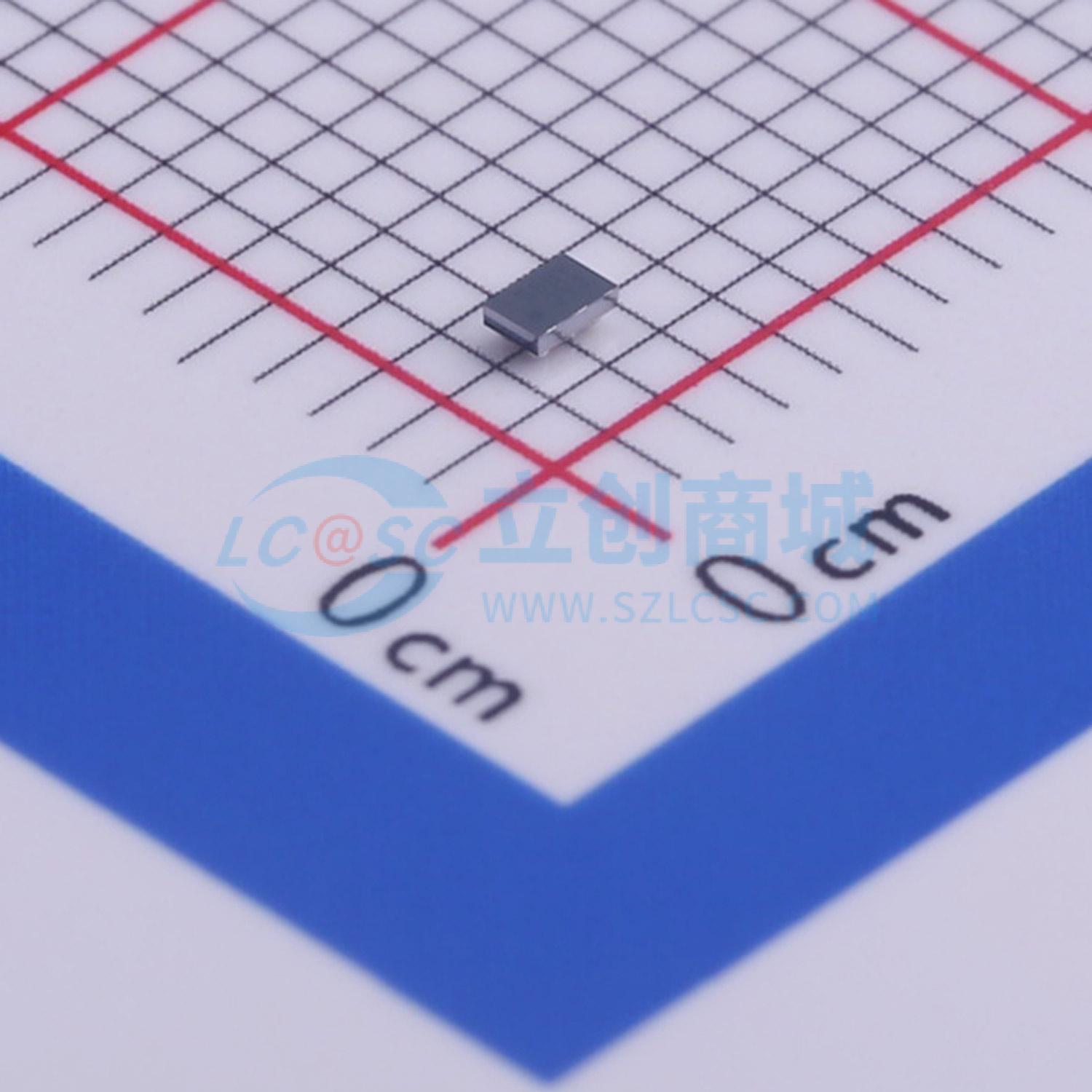

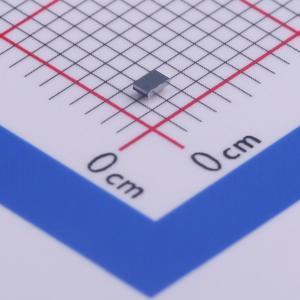

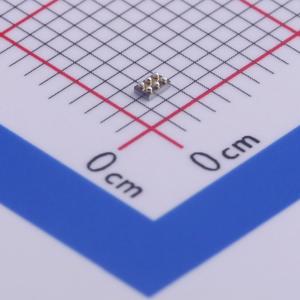

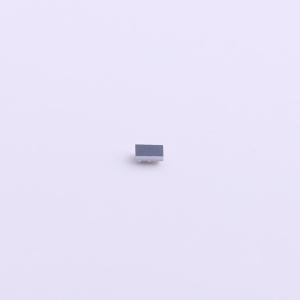

FPF2193

FPF2193、FPF2194和FPF2195构成了一系列负载开关，可为可能遇到大电流情况的系统和负载提供全面保护。这些器件包含一个55 mΩ的限流P沟道MOSFET，可在1.8至5.5 V的输入电压范围内工作。在内部，当MOSFET关断且输出电压高于输入电压时，可防止电流流动。开关控制通过一个逻辑输入（ON）实现，该输入能够直接与低压控制信号接口。每个器件都包含热关断保护功能，当持续过流情况导致过热时，会关断开关以防止器件损坏。 当开关电流达到限流值时，这些器件会以恒流模式工作，以防止过大电流造成损坏。对于FPF2193和FPF2194，如果恒流情况在30 ms后仍然存在，器件会关断开关并将故障信号引脚（FLAGB）拉低。FPF2193具有自动重启功能，如果ON引脚仍然有效，它会在450 ms后再次打开开关。FPF2194没有此自动重启功能，因此开关会保持关断状态，直到ON引脚进行一次开关操作。FPF2195在发生限流故障后不会关断，而是会无限期地保持在恒流模式。最小限流值可低至45 mA。 FPF2193、FPF2194和FPF2195是限流开关，可保护可能因大电流应用而损坏或受干扰的系统和负载。每个器件的核心是一个55 mΩ的P沟道MOSFET和一个控制器，该控制器能够在1.8 - 5.5 V的宽输入工作范围内正常工作。控制器通过限流、欠压锁定和热关断功能防止系统故障。通过选择外部电阻，限流值可在100 mA（FPF2195BUCX为45 mA）至1.5 A之间进行调节。

• 1.8至5.5 V输入电压范围
• 受控导通
• 0.1至1.5 A可调限流
• 欠压锁定
• 热关断
• 小于2 μA关断电流
• 自动重启
• 快速限流响应时间
• 对适度过流响应时间为5 μs
• 对硬短路响应时间为30 ns
• 故障消隐
• 反向电流阻断

• 个人数字助理（PDA）
• 手机
• 手持GPS设备
• 便携式企业/工业设备
• 数码相机
• 外设端口和配件
• 便携式医疗设备
• 热插拔电源
