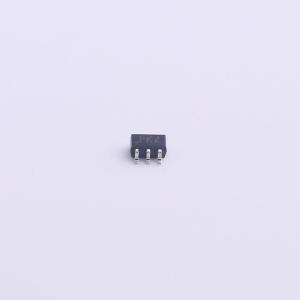

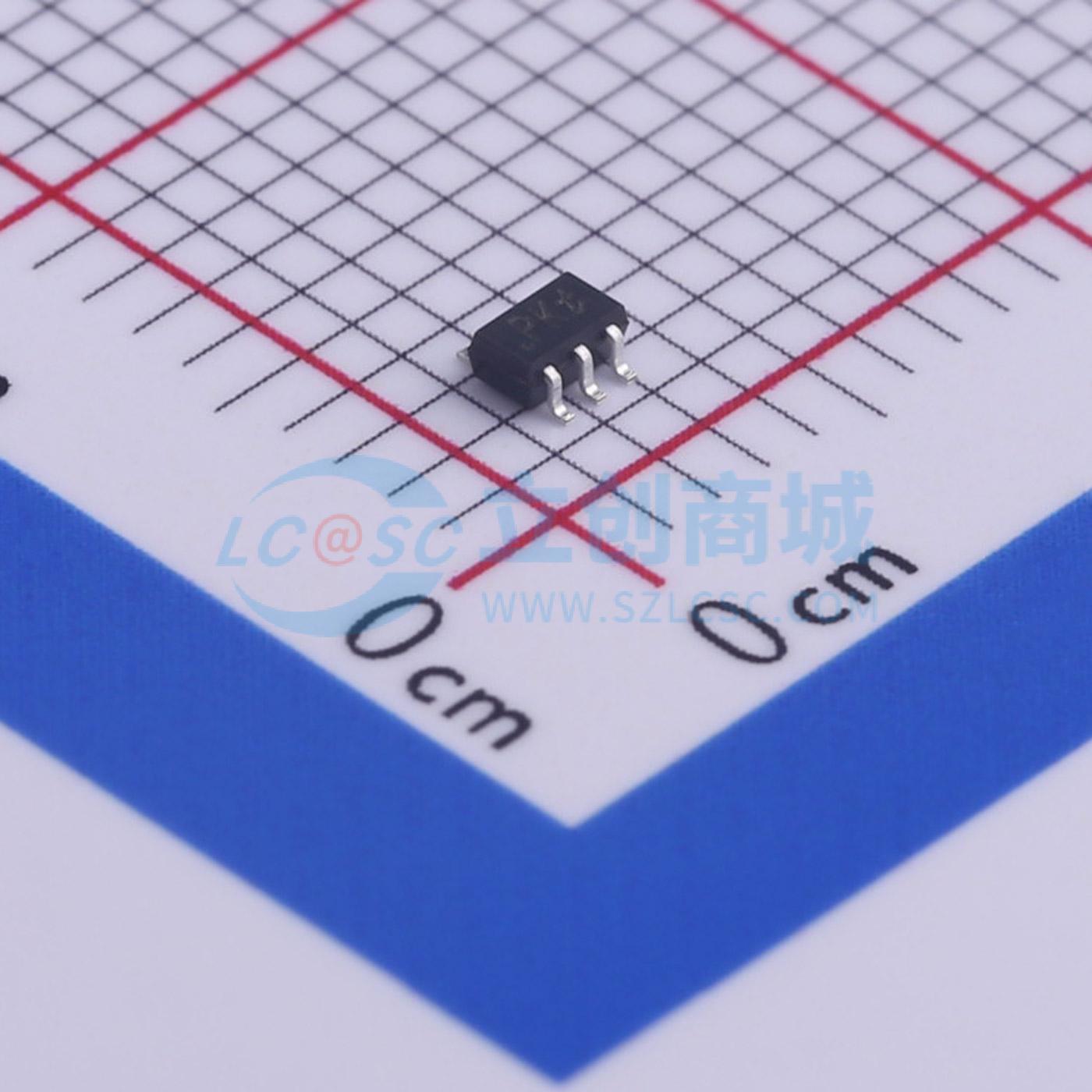

PUSB2X4YH
PUSB2X4YH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUSB2X4YH
- 商品编号
- C456089
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | 3.8V | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 类型 | ESD |
商品概述
该器件旨在保护高速接口（如 USB 2.0 端口）免受静电放电（ESD）影响。 该器件包含四个用于高速信号线的高级 ESD 保护二极管结构。它采用非常小的 SOT363（SC - 88）表面贴装器件（SMD）塑料封装。 所有信号线均采用特殊的二极管配置进行保护，其线路电容最大为 0.85 pF。根据 IEC 61000 - 4 - 2 标准 4 级，这种配置可为下游组件提供高达 ± 12 kV 接触式 ESD 电压的保护。
商品特性
- 为 USB 2.0 提供系统 ESD 保护
- 所有信号线均集成了轨到轨钳位二极管，根据 IEC 61000 - 4 - 2 标准 4 级，可为下游提供 ± 12 kV 的 ESD 保护
- 每个通道的线路电容最大为 0.85 pF
应用领域
-便携式设备-电视、显示器-DVD 录像机和播放器-笔记本电脑、主板、显卡和端口-机顶盒和游戏机
