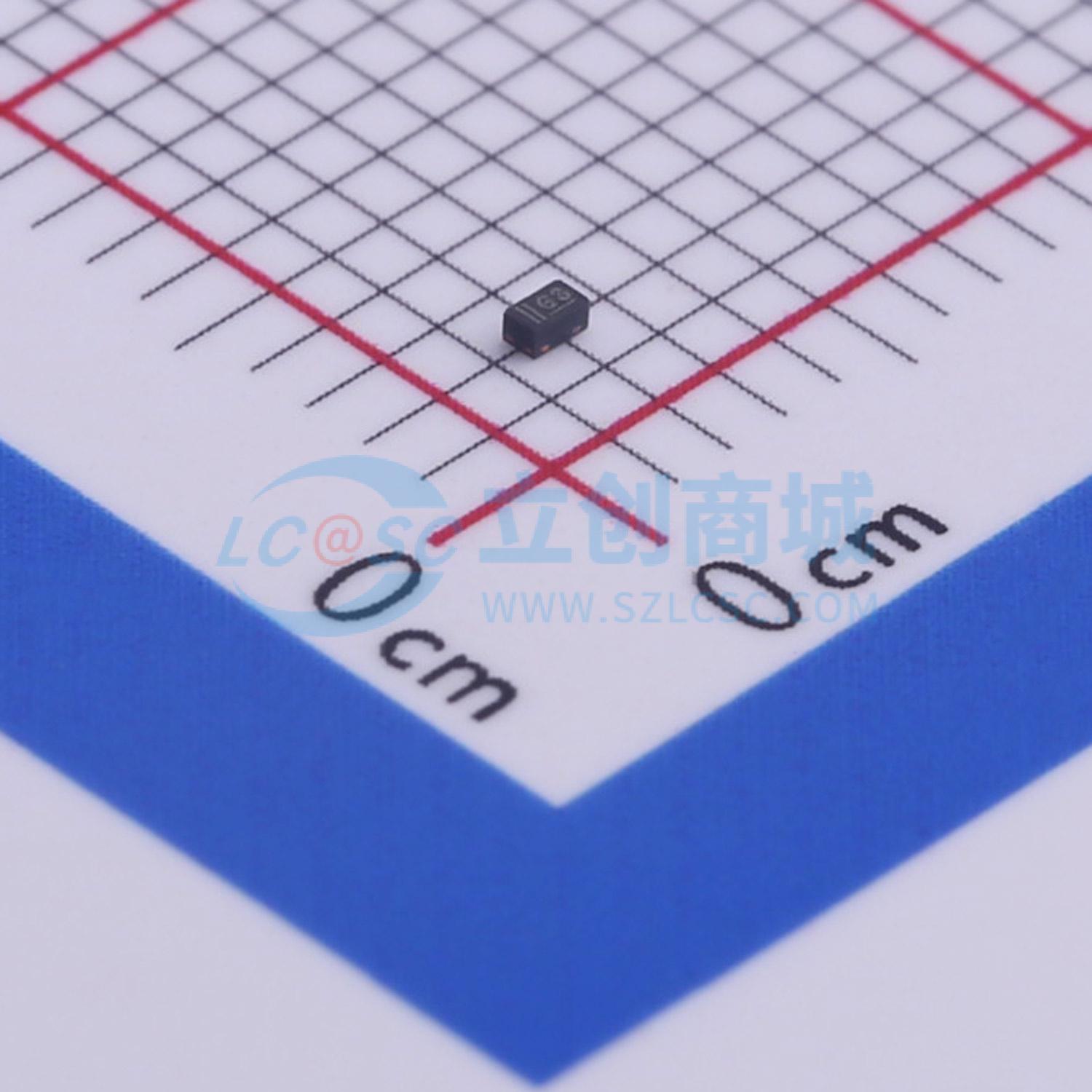

PESD12VS1UL,315
单向TVS 12V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VRWM=12V，Vc=20V，Ipp=35A 单向
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD12VS1UL,315
- 商品编号
- C456142
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 38pF |
商品概述
采用SOD882无引脚超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 超小型SMD塑料封装
- 单线路ESD保护
- 最大峰值脉冲功率：PPPM= 150W
- 低钳位电压：VCL= 35V
- 超低泄漏电流：IRM< 1nA
- 高达30 kV的ESD保护
- IEC 61000-4-2；4级（ESD）
- IEC 61000-4-5；（浪涌）；IPPM= 5A
- 通过AEC-Q101认证
应用领域
-计算机及外围设备-音频和视频设备-并行端口-通信系统-高速数据线
