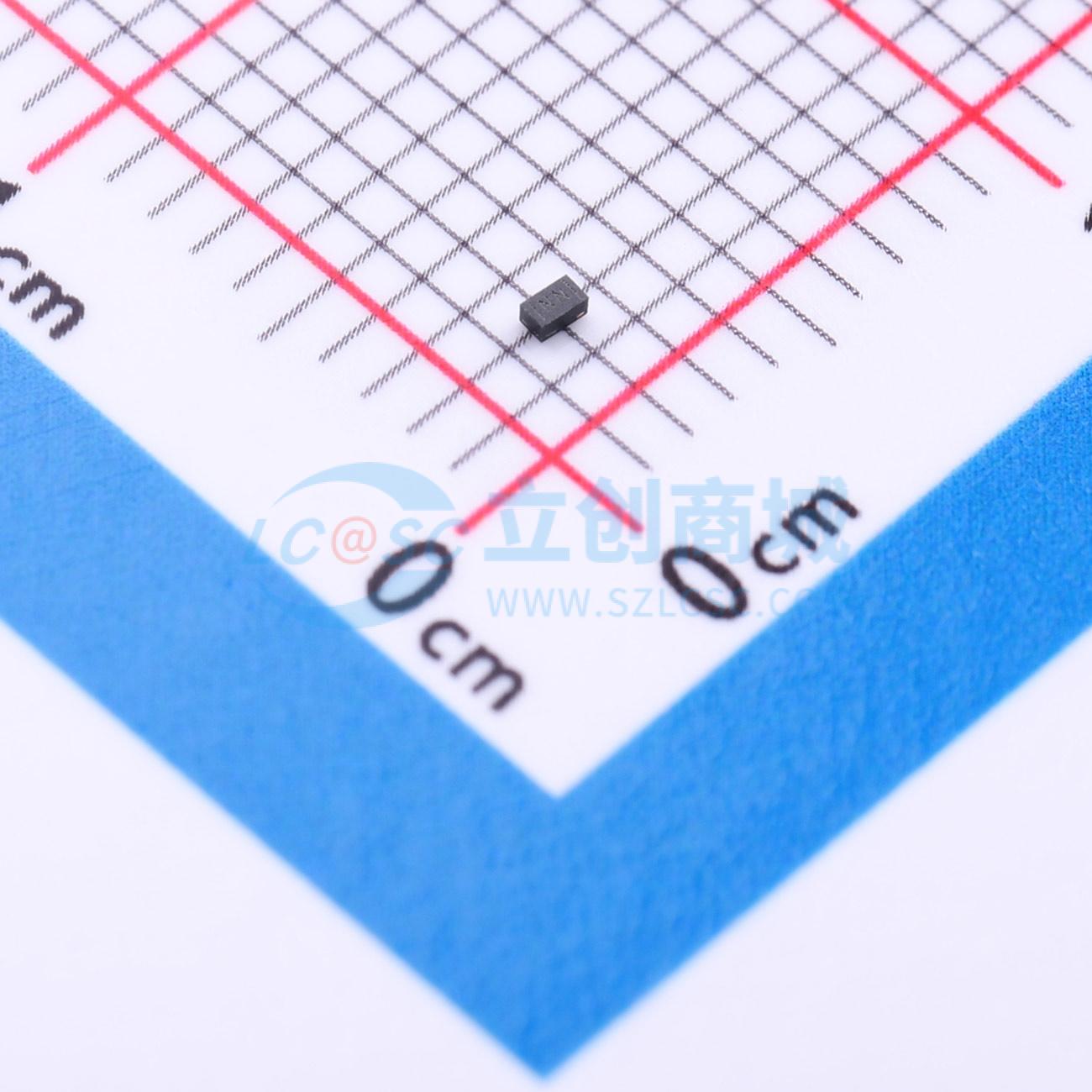

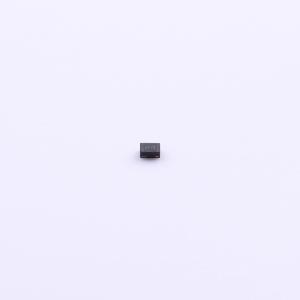

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0X1BCAL,315
双向TVS 5.5V截止 峰值浪涌电流：1.8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VRWM=5.5V，Vc=17V，Ipp=1.8A 双向
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0X1BCAL,315
- 商品编号
- C456151
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 1.8A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.1V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.85pF |
商品概述
采用无引脚超小型SOD882表面贴装器件（SMD）塑料封装的极低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬变造成的损坏。极低的电容、高ESD最大额定值和超小封装的组合，使该器件非常适合高速数据线保护。
商品特性
- 单线路双向ESD保护
- 极低电容：Cd = 0.85 pF
- 低钳位电压：VCL = 17 V
- 超低漏电流：IRM = 1 nA
- 高达15 kV的ESD保护
- 符合IEC 61000-4-2；4级（ESD）
应用领域
- 计算机及外围设备
- 音频和视频设备
- 10/100/1000 Mbit/s以太网
- 通信系统
- 便携式电子设备
- SIM卡保护
- USB、高清多媒体接口（HDMI）、FireWire
