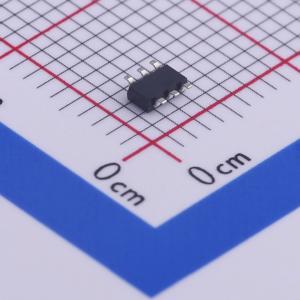

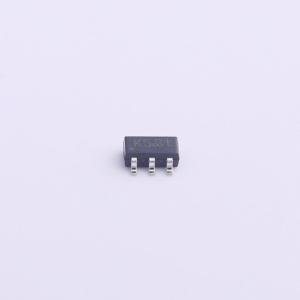

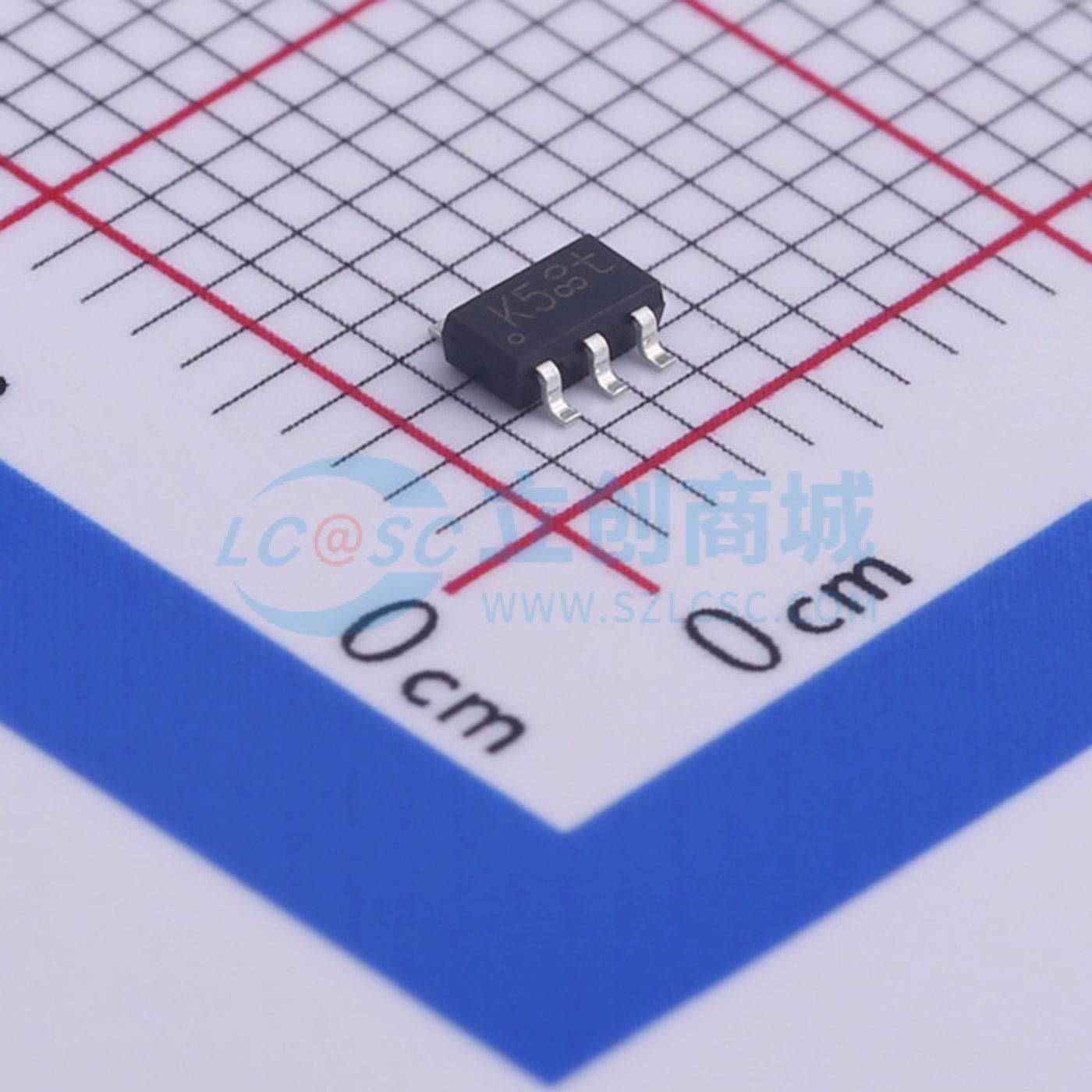

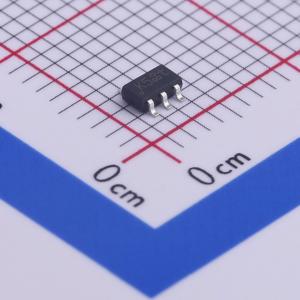

PESD5V0S4UD,115
单向ESD 5V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOT457 (SC-74)小型表面贴装器件(SMD)塑料封装的四路静电放电(ESD)保护二极管阵列，旨在保护多达4条信号线免受ESD和其他瞬变造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0S4UD,115
- 商品编号
- C456123
- 商品封装
- SOT-457
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 6.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 四路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 165pF |
商品概述
采用SOT457 (SC-74)小型表面贴装器件(SMD)塑料封装的四路静电放电(ESD)保护二极管阵列，旨在保护多达4条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 最多可保护4条线路免受ESD影响
- 最大脉冲峰值功率：Ppp= 200W
- 超低漏电流：IRM= 50pA
- 低钳位电压：IPP= 20A时，VCL= 12V
- 高达30kV的ESD保护能力
- 符合IEC 61000-4-2标准；4级(ESD)
- 符合IEC 61000-4-5标准；(浪涌)；IPP高达20 A
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- 用户识别模块(SIM)卡保护
