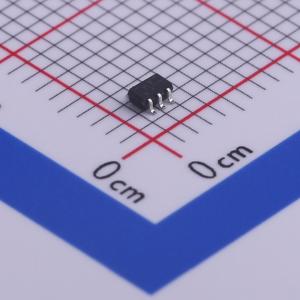

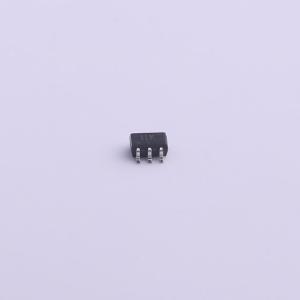

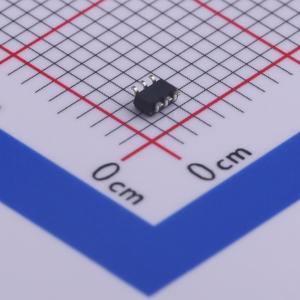

温馨提醒：图片仅供参考，商品以实物为准
74HC2G14GW,125
双路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC2G14、74HCT2G14是一款带施密特触发器输入的双反相器。输入包含钳位二极管，这使得能够使用限流电阻将输入连接到高于VCC的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC2G14GW,125
- 商品编号
- C456096
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.022408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 2 | |
| 输入数 | 2 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1.13V~2V；1.5V~2.6V | |
| 输出高电平(VOH) | 4.4V~5.9V | |
| 低电平范围(VOL) | 260mV~330mV | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 高噪声环境下的波形和脉冲整形器
- 无稳态多谐振荡器
- 单稳态多谐振荡器
