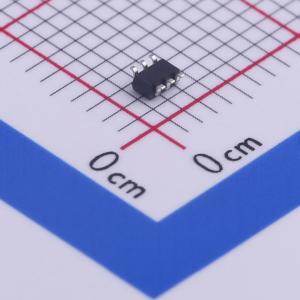

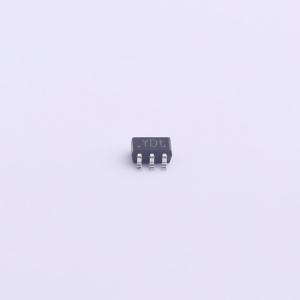

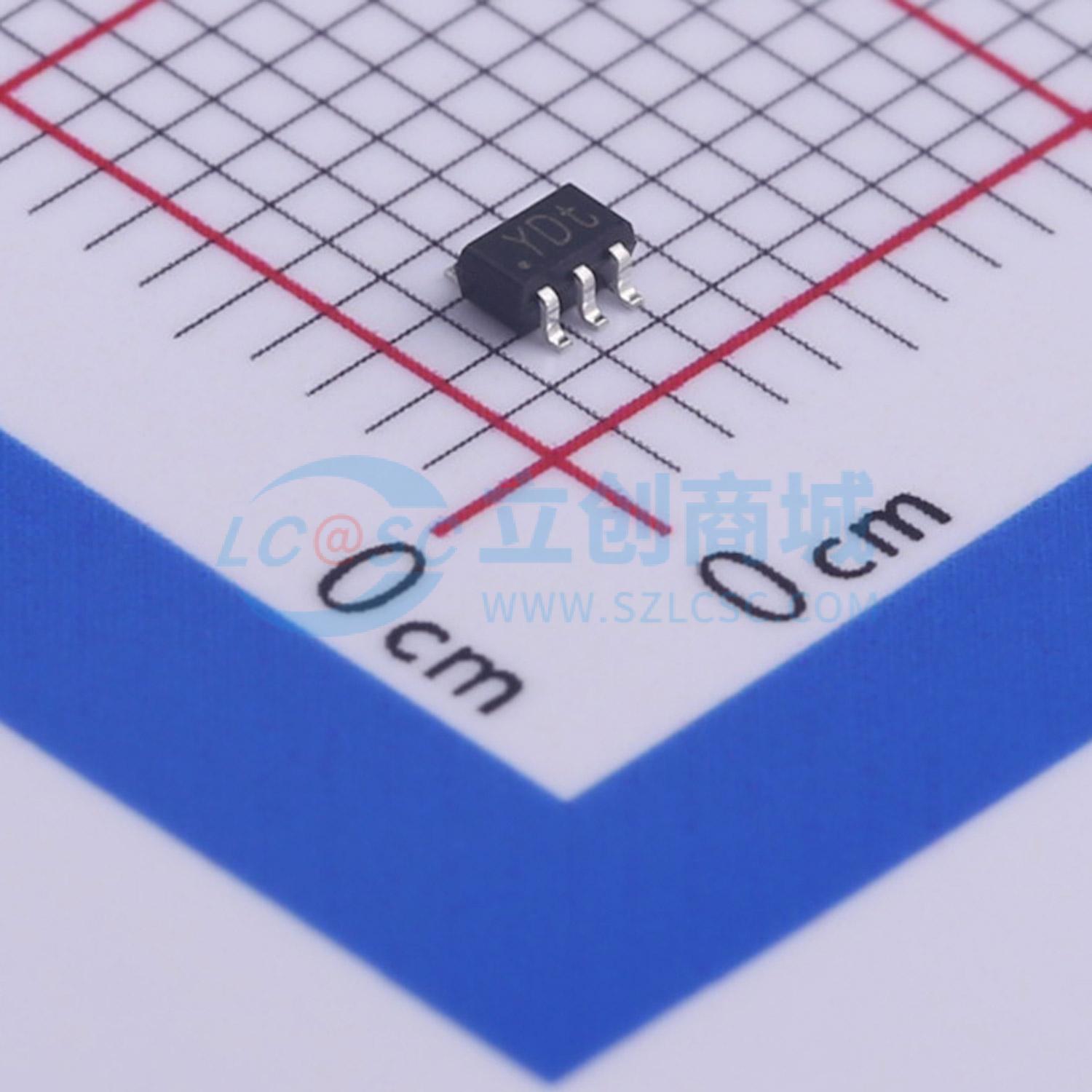

温馨提醒：图片仅供参考，商品以实物为准
PMGD290UCEAX
1个N沟道+1个P沟道 耐压:20V 电流:500mA 电流:725mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOSFET N/P-CH 20V
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMGD290UCEAX
- 商品编号
- C456118
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 725mA；500mA | |
| 导通电阻(RDS(on)) | 380mΩ@4.5V,500mA | |
| 耗散功率(Pd) | 320mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 750mV；800mV | |
| 栅极电荷量(Qg) | 680pC@4.5V；1.14nC@4.5V | |
| 输入电容(Ciss) | 83pF@10V；87pF@10V | |
| 反向传输电容(Crss) | 7pF@10V；12pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用沟槽MOSFET技术的互补型N/P沟道增强型场效应晶体管（FET），采用超小型SOT363表面贴装器件（SMD）塑料封装。
商品特性
- 开关速度极快
- 沟槽MOSFET技术
- 2 kV静电放电保护
- 通过AEC-Q101认证
应用领域
- 继电器驱动器-高速线路驱动器-低端负载开关-开关电路-汽车应用
